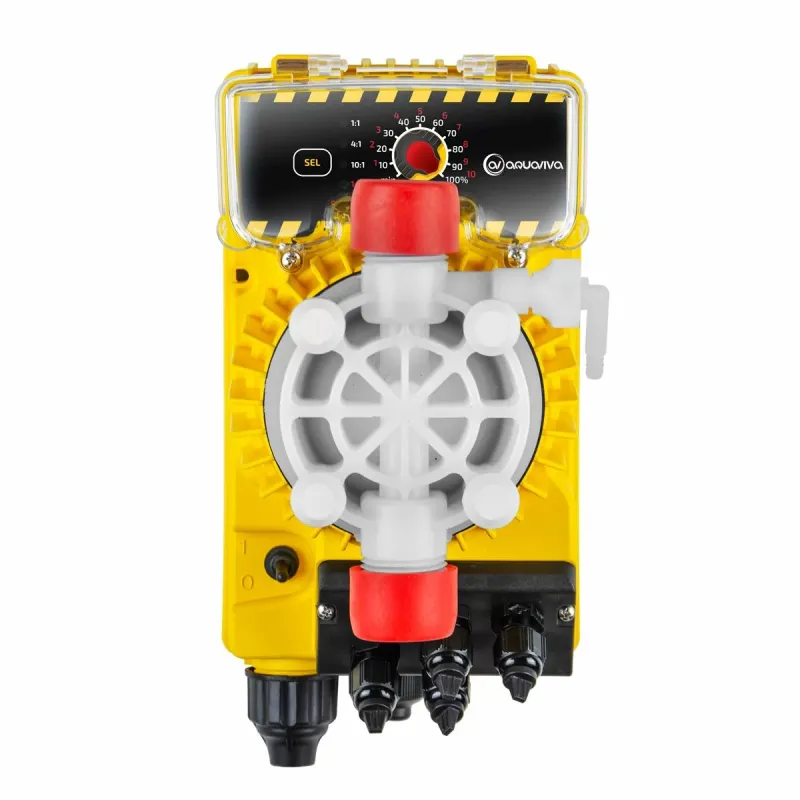

Мембранный дозирующий насос Aquaviva APG803 Universal 0.1-54 л/ч

Описание Мембранный дозирующий насос Aquaviva APG803 Universal 0.1-54 л/ч

Мембранный дозирующий насос
Aquaviva APG803 Universal 25 л/ч

Мембранный дозирующий насос Aquaviva APG803 - это оптимальное решение для дозирования химии в бассейн без участия человека. Насос оснащен аналоговым управлением с регулируемой производительностью от 0.1 до 54 л/ч.

Пропорциональное дозирование осуществляется согласно сигналу водосчетчика, в четырех различных режимах, или от сигнала станции управления дозацией Aquaviva. Станция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.

Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в пропорциональном, так и в постоянном режиме работы. Это позволяет настроить дозирование любого реагента в необходимом объеме.

Подключение датчика контроля уровня позволяет блокировать работу насоса при исчерпании жидкого реагента. Датчик поставляется в комплекте с дозирующим насосом. Двухпозиционный переключатель расширяет функциональные возможности данного оборудования. Уровень пылевлагозащиты IP65 гарантирует надежную и долговечную работу устройства.

1. Тип насоса:
   мембранный
2. Производительность:
   от 0.1 до 54 л/ч *В зависимости от давления в системе трубопровода
3. Настройка производительности:
   от 0 до 100%
4. Средний объем впрыска:
   от 1.11 до 3 см³
5. Частота впрыска:
   от 0 до 300 в минуту
6. Допустимое давление в системе трубопровода:
   от 1 до 5 бар

1. Дозирующая головка насоса из химически стойкого PVDF с фитингами
2. Тефлоновая мембрана стойкая к химическим реагентам Срок службы более 5 лет
3. Панель управления:
   1. Потенциометр для регулировки производительности от 0 до 100%
   2. Кнопка SET для выбора режима
   3. Светодиодные индикаторы режимов дозации

1. Тумблер включения/выключения

1. Гибкая настройка автодозации режим постоянного и пропорционального дозирования
2. Химически стойкие шариковые клапаны из керамики
3. Автодозация
   1. Постоянное добавление выбранной дозы реагента
   2. Пропорциональное добавление необходимой дозы по сигналу станции дозирования
   3. Пропорциональное добавление необходимой дозы по сигналу водосчетчика

Ручная настройка дозирования в постоянном режиме Насос автоматически дозирует любой реагент по выбранному проценту от максимальной производительности: от 0 до 100%.
При 100% нагрузке производительность составляет от 20 до 54 л/ч в зависимости от давления в трубопроводе бассейна.
Для настройки производительности от 0.1 до 54 л/ч необходимо повернуть ручку потенциометра в нужное положение относительно белой шкалы. Режим пропорционального дозирования относительно токового сигнала станции управления дозацией Насос дозирует реагент пропорционально величине получаемого токового сигнала от станции управления дозацией Aquaviva, в диапазоне от 4 до 20 мA.

1. Сигнал 4 мA - дозация прекращается.
2. Сигнал 20 мА - насос дозирует реагент с максимальной заданной производительностью.

Отрегулировать объем впрыска дозируемого реагента от 0 до 100% можно при помощи белой шкалы потенциометра. Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом Для выбора режима работы нажимайте кнопку SEL до тех пор, пока не загорится соответствующий светодиод. Умножение сигнала 1:n - от 1 до 10 впрысков на 1 сигнал Отрегулировать количество впрысков дозируемого реагента в диапазоне от 1 до 10 на каждый полученный импульс можно при помощи красной шкалы потенциометра. Деление сигнала 1:n - от 1 до 10 впрысков на 1 сигнал

1. Деление сигнала 1:1
   Насос делает 1 впрыск после получения 1 импульса.
2. Деление сигнала 10:1
   Насос делает 1 впрыск после получения 10 импульсов.
3. Деление сигнала 4:1
   Насос делает 1 впрыск после получения 4 импульсов.

Отрегулировать объем впрыска дозируемого реагента от 0 до 100% можно при помощи белой шкалы потенциометра. Простота управления

1. Светодиодный индикатор отсутствия жидкого реагента
2. Кнопка переключения режимов работы
3. Красная шкала регулировки количества впрысков на 1 сигнал в режиме умножения пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом

1. Светодиодные индикаторы режимов деления 1:1, 4:1, 10:1 и умножения 1:(от 1 до 10) пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом

1. Ручка потенциометра для регулировки производительности дозации
2. Белая шкала регулировки объема впрыска от 0 до 100%
3. Светодиодный индикатор режима пропорционального дозирования относительно токового сигнала станции управления дозацией
   Aquaviva (от 4 до 20 мА)

Функциональные возможности дозирующего насоса

1,2 Подключение реле для подачи сигнала тревоги:
позволяет контролировать наличие реагента в удаленном режиме. Реле приобретается отдельно.

3,4 Подключение к станции управления дозацией Aquaviva:
позволяет дозировать реагент согласно входному сигналу от 4 до 20 мА. Станция приобретается отдельно.

5 Не используется.

6,7 Подключение водосчетчика:
позволяет дозировать реагент согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

8 Блок из 6 двухпозиционных переключателей
расширяет функциональные возможности насоса.

9 Подключение датчика контроля уровня жидкого реагента:
когда заканчиваются реагенты, индикатор на панели управления загорается красным цветом, работа насоса блокируется, продлевая срок его службы. Датчик поставляется в комплекте с дозирующим насосом.

Блок двухпозиционных переключателей Блок, расположенный на электронной плате дозирующего насоса, состоит из 6 двухпозиционных переключателей. Каждый переключатель предусматривает
2 положения: OFF и ON:

1) Блокировка выбора режима работы насоса
OFF - кнопка SEL работает для выбора режима работы насоса.
ON - кнопка SEL работает для включения и выключения работы насоса.

2) Блокировка прекращения работы при отсутствии реагента
OFF - если датчик уровня подключен, при исчерпании жидкого реагента - загорается красный светодиод, а насос прекращает работать.
ON - при тех же условиях загорается красный светодиод, но насос продолжает работать.

3) Переключение режимов работы реле сигнализации
OFF - реле сигнализации нормально разомкнуто и замыкается, когда заканчивается реагент.
ON - реле сигнализации нормально замкнуто и размыкается, когда заканчивается реагент.

4) Блокировка потенциометра в режиме дозации от сигнала водосчетчика*
OFF - есть возможность регулировки объема впрыска при помощи потенциометра.
ON - возможность регулировки объема впрыска при помощи потенциометра отсутствует.
*Переключатель активен только при работе насоса от внешнего импульсного сигнала водосчетчика в режимах 1:1, 4:1, 10:1 и 1:n.

5) Не используется

6) Не используется

Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Максимальную производительность насоса можно отрегулировать от 20 до 54 л/ч в зависимости от давления в трубопроводе. Как правило, давление в трубопроводе бассейна не превышает 2 бар, поэтому при необходимости вы можете увеличить скорость дозирования до 40 л/ч.

Характеристики Тип насоса, материал узла, контактирующего с реагентами Тип дозирования Тип управления Возможность регулировки частоты впрыска, впрыск/мин Возможность регулировки производительности от 0 до 100% Подключение электродов pH Подключение электродов Rx Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Подключение датчика уровня жидкого реагента Подключение датчика протока Подключение датчика температуры Подключение выносной кнопки удаленного управления Подключение водосчетчика с импульсным входом Подключение к станции управления дозацией Aquaviva Задержка включения Задержка калибровки Сбор статистики Таймер Пароль Допустимое давление в трубопроводе, бар Средний объем впрыска, см³ Производительность, л/ч Производительность, впрыск/мин Размер соединительной трубки (внутренний/внешний), мм Степень пылевлагозащиты Материал корпуса Материал дозирующей головки насоса Материал шаров в клапанах Материал обратного клапана Питание, В Мощность, Вт

Мембранный, мембрана PTFE

Постоянное и пропорциональное

Аналоговое: потенциометр + кнопка настройки режимов + двухпозиционный переключатель блокировки панели управления и настройки датчика уровня + 5 светодиодных индикаторов режимов дозации + 1 индикатор отсутствия реагента

Да, пропорциональная автодозация: от сигнала станции управления дозацией Aquaviva (от 4 до 20 мA), а также от 1 до 10 впрысков на 1 сигнал водосчетчика или 1 впрыск на 1/4/10 сигналов водосчетчика"

Да (от 0 до 100% потенциометром)

Нет

Нет

Нет

Нет

Нет

Да (датчик в комплекте)

Нет

Нет

Нет

Да (водосчетчик приобретается отдельно)

Да, в пропорциональном режиме от 4 до 20 мА (станция приобретается отдельно)

Нет

Нет

Нет

Нет

Нет

от 1 до 5

от 1.11 до 3

0.1 до 54

от 0 до 300

8/12

IP65

РР

PVDF

Керамика

FPM-EPDM

220

12

Развернуть таблицу Разборная схема

1. 1 Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
2. 2 Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
3. 3 Мембрана
4. 4 Лицевая панель
5. 5 Плата управления
6. 6 Задняя панель корпуса
7. 7 Крепежный кронштейн

Габариты Комплектация

1. 1 Мембранный дозирующий насос Aquaviva APG803 Universal 25 л/ч
2. 2 Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
3. 3 Фильтр забора реагента
4. 4 Инжекционный клапан впрыска
5. 5 Комплект фитингов
6. 6 Комплект винтов
7. 7 Уплотнительные сальники из FPM и EPDM
8. 8 Трубка из PE для подачи реагентов, 2 м
9. 9 Трубка из PVC для всасывания реагентов, 4 м
10. 10 Датчик уровня реагента
11. 11 Крепление датчика уровня

Общий принцип работы мембранных насосов Соленоидные насосы относятся к наиболее востребованным устройствам в сфере дозирующего оборудования. Они компактнее поршневых и электромоторных моделей, но значительно производительнее перистальтических насосов. Мембранный дозирующий насос способен прокачивать достаточный объем реагента при повышенном давлении, за счет чего может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает прокачиваемую жидкость через рабочую головку устройства. Мембрана приводится в движение штоком, работающим от электромагнитной катушки (соленоид). Керамические клапаны шарикового типа препятствуют возврату жидкости в обратном направлении.

В мембранных насосах основным узлом контактирующим с раствором является мембрана.

Дозирующие насосы Aquaviva используют мембраны PTFE из политетрафторэтилена с рабочим циклом до 5 лет.

Мембрана для дозирующих насосов Aquaviva

Мембрана - это главный элемент дозирующего насоса, который контактирует с реагентами. В дозирующих насосах Aquaviva используются мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал предназначен для работы с агрессивными химическими реагентами.

PTFE не разрушается под воздействием кислот, щелочей и дезинфицирующих средств. Срок службы тефлоновой мембраны превышает 5 лет непрерывной работы. Съемная рабочая головка позволяет быстро заменить мембрану насоса, не разбирая изделие.

Схема установки О компании Aquaviva
