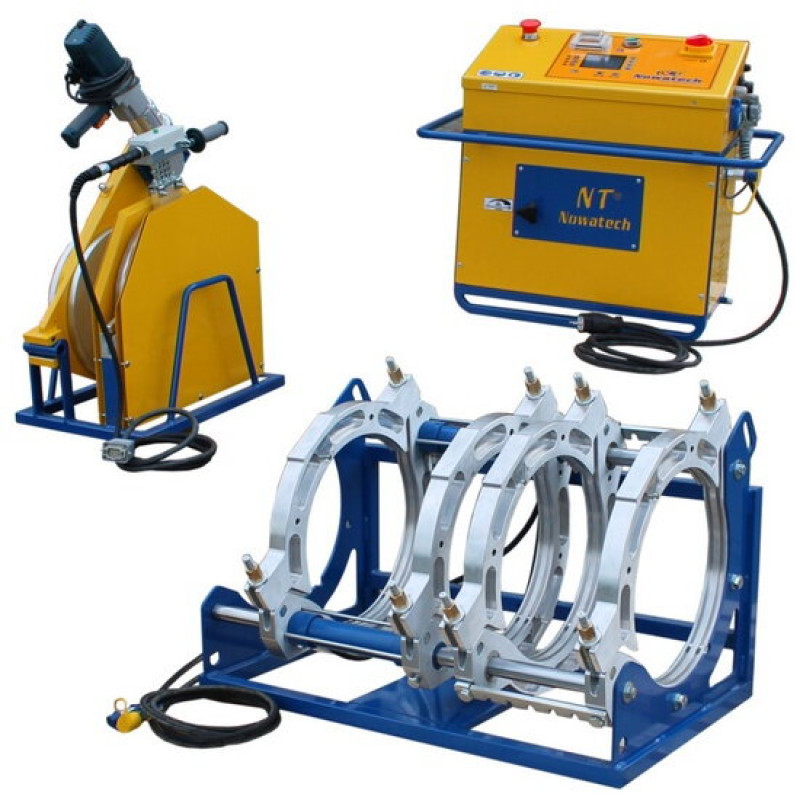

Полуавтоматический стыковой аппарат Nowatech ZHCN-500RE

Описание Полуавтоматический стыковой аппарат Nowatech ZHCN-500RE

Гидравлические блоки управления 100-160 бар

Предназначены для управления комплектом сварочного оборудования посредством систем гидравлического и электрического воздействия на элементы аппарата. Гидравлическая часть содержит насос высокого давления, соединительные рукава, исполнительные цилиндры центратора.

Электрическая часть включает коммутационные разъемы, блок защитных автоматов, элементы управления.

По способу управления блоки подразделяются на:

1. UHRB - Управление в ручном режиме по сварочным таблицам из паспорта аппарата либо наклееного буклета на верхнюю крышку гидроблока. Давление регулируется перепускным клапаном и контролируется штатным механическим манометром. Температура нагревателя и временные параметры выставляются с помощью расположенного в гидроблоке пульта.

Протоколирование возможно с помощью дополнительного блока RZEN-2000

1. UHRN - Управление по встроенным электронным таблицам с помощью сенсорных кнопок и цифро-буквенного дисплея. Давление контролируется штатным механическим манометром, прочие параметры выбираются из встроенного меню. Протоколирование доступно после соответствующей модернизации на заводе-производителе.
2. UHEN-E - Полуавтоматическое управление с помощью ЖК дисплея. Выбор параметров по встроенному в систему меню. Сопровождение оператора технологическими инструкциями.  Протоколирование на внутреннюю память устройства до 3000 сварочных швов.
3. UHEN-CNC - Автоматическое управления всеми процессами сварки без вмешательства оператора, функцией которого остается замена трубы в центраторе, установка торцевателя и нагревателя по сигналу машины. Протоколирование на внутреннюю память устройства до 4000 швов.

Центраторы с гидроприводом 100-160 бар

Предназначены для устранения элипсоподобных форм торцов свариваемых труб, обеспечения их соосности в процессе проведения стыковой сварки, создания стыковочных давлений с помощью штатных гидроцилиндров.

В зависимости от материала изготовления и диаметров применения центраторы Nowatech делятся на:

1. UMSN- Облегченные центраторы из аллюминиевого сплава обеспечивают мобильность и комфорт при эксплуатации благодаря умеренному весу и антикорозийной стойкости. Присутствуют в комплектации наборов ZHCB, ZHCN, ZHCN-E (160, 250, 315, 400, 500, 630).
2. UMSN-R- Усиленные центраторы, выполненные из комбинированных материалов сталь/аллюминий, предназначены для эксплуатации в тяжелых условиях проведения сварочных работ. Поставляются в комплектации машин ZHCB-R, ZHCN-R, ZHCN-RE (250, 315, 400, 500) мм.
3. UMSN-CNC - Облегченный центратор для аппаратов с автоматическим управлением сварочными процессами. Оборудован дополнительными датчиками позиционирования и контроля местоположения элементов сварки.

Входит в состав наборов ZHCN-CNC(160, 250, 315, 400, 500, 630) мм.

1. UMSN-R CNC - Усиленный центратор для аппаратов с автоматическим управлением сварочными процессами. Оборудован дополнительными датчиками позиционирования и контроля местоположения элементов сварки.

Входит в состав наборов ZHCN-R CNC(250, 315, 400, 500) мм.

1. UMSN- Центратор из металла предназначен для сварки труб больших диаметров, обладает значительным весом и требует наличия спецтехники для проведения монтажных работ. Входит в комплектацию сварочных аппаратов ZHCB, ZHCN, ZHCN-E (800, 1000, 1200) мм.

Элементы термического нагрева 180-280°C

Предназначены для обеспечения температурного диапазона, необходимого при плавлении термопластичных материалов. Функционально содержат в составе коммутационый модуль, блок нагрева с расположенной внутри него электрической спиралью, навесное оборудование для установки и перемещения зеркала, поверхностную термопленку, позволяющую исключить эффект "прилипания" трубы в процессе стыковой сварки.

По типу исполнения оборудование поздразделяется на:

• PGRN- Однофазные нагреватели со встроенным в ручку пультом управления;

Входят в состав наборов ZRNC-160, ZHCB-(160, 250, 315, 400) с гидроблоком UHRB-160/400 Plus, ZHCB-500 с гидроблоком UHRB-500.

Температурный контроль и установка временных параметров производится на самом нагревателе.

• PGEN- Однофазные нагреватели с пультом управления на гидроблоке. Входят в состав наборов ZHCB-(160, 250, 315, 400, 500 ) с гидроблоком UHRB160/400 V2;    ZHCN, ZHCN-E, ZHCN-CNC(160, 250, 315, 400, 500);
• PGEN- Трехфазные нагреватели с пультом управления на гидроблоке.

Входят в состав наборов ZHCB, ZHCN, ZHCN-E(630, 800, 1000, 1200); ZHCN-630CNC. Установка температуры и времени сварки PGEN производится на гидроблоке, контроль этапов нагрева возможен по световому индикатору на корпусе блока коммутации нагревателя.

В центраторах аппаратов с автоматическим управлением (CNC) могут быть установлены нагреватели с системой автоматического выброса.

Для нагревателей, с рабочим диаметром труб выше 500 мм, предусмотрены сцепные элементы, позволяющие подачу нагревателя с помощью крана либо строительной грузоподъемной техники.

Торцеватели электрические 50Гц - 230/380В

Предназначены для формирования параллельных плоскостей торцов труб обеспечивающих минимальные зазоры при их сведении. Для обеспечения необходимых крутящих моментов в изделиях применены редукционные узлы с прямой или ременной/цепной передачей. В ряду Nowatech изделия обозначены аббревиатурой FRDN.

Управление пуском/остановкой двигателя торцевателя (1, 2) в сварочных комплектах 160, 250, 315, 400 производится на ручке электрического устройства, последующие габаритные торцеватели (3,4) в размерном ряду сварочных наборов коммутируются с гидроблока.

Электрическое питание для комплектов 160, 250, 315, 400, 500 предусмотренно в однофазном исполнении, наборы 630, 800, 1000, 1200 запитываются от 3-х фаз. Цепи подачи напряжения содержат элементы активной защиты в виде дифференциального реле и автоматов нагрузки.

Все торцеватели Nowatech оборудованы блокирующим концевиком для предотвращения непреднамеренного включения устройства вне центратора.

Производить блокировку концевика категорически запрещено по причине значительной опасности повреждения оборудования и контактирующих с устройством людей.

Режущим элементом конструкции являются сменные ножи с двухсторонней заточкой. По мере потери функциональных свойств с обеих сторон ножа допускается восстановление режущей кромки на предназначенном для этого оборудовании.

Торцеватели, в связи с массивными элементами конструкции, обладают значительным весом, соответственно установка в центраторы свыше 400 мм возможна только с помощью лебедки, крана, строительной техники.

Модули транспортировки и складирования

Предназначены для механической защиты от повреждения рабочих поверхностей нагревателя и торцевателя при складском хранении, транспортировке на место проведения работ, технологической эксплуатации.

Конструктивные решения модуля предусматривают надежную фиксацию устройств при погрузочно-разгрузочных работах, исключают возможность несанкционированного включения двигателя торцевателя.

Безопасный процесс набора температуры зеркала до сварочных значений в посадочном месте нагревателя обеспечивается установленными  с двух сторон металлическими экранами. Там же осуществляется и остывание зеркала после проведения фазы нагрева трубы при стыковой сварке.

Транспортировочные модули (1,2), входящие в состав комплектов сварочных аппаратов для труб диаметром до 400 мм, не требуют дополнительных средств механизации при их перемещении, последующие размеры (3,4) обслуживаются с помощью грузоподъемного оборудования.
