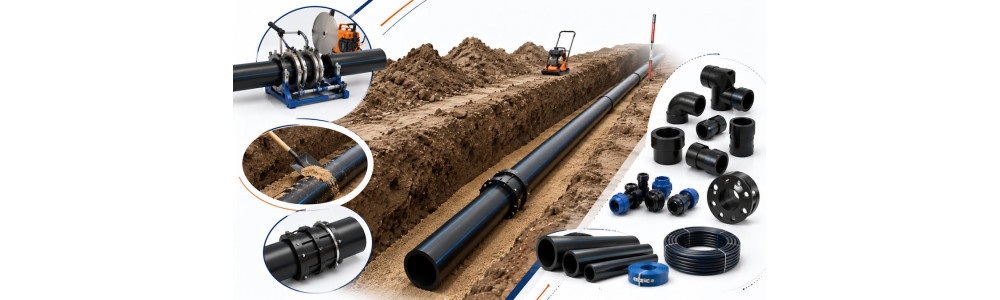

Монтаж поліетиленових труб у траншеї: технологія прокладання своїми руками

Прокладання поліетиленових труб у траншеї — основний спосіб монтажу підземних водопроводів, газопроводів і технічних кабельних каналів. Труби ПЕ не кородують, мають гладку внутрішню поверхню без відкладень, витримують тиск ґрунту та цикли замерзання-відтавання. Монтаж пе труб у землю потребує дотримання кількох ключових правил: нормативної глибини, правильної підготовки основи, опресування до засипки та коректного вибору методу з'єднання залежно від діаметра.

Коли ПЕ труби укладають у траншею

Надземне укладання для постійних трубопроводів не застосовується: ультрафіолет руйнує поліетилен за 3–5 років. Тому всі стаціонарні системи прокладають підземно.

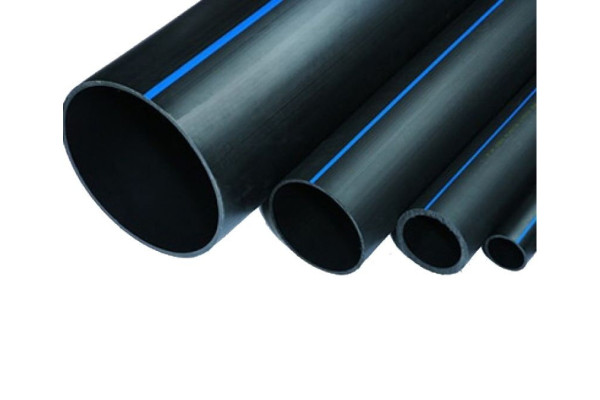

Водопровід питний і технічний. Труби ПЕ-100 та ПЕ-80 — стандарт для прокладання наружного водопроводу з поліетиленових труб: від свердловини або центральної мережі до будинку, між будівлями, на виробничих об'єктах. Монтаж труб ПЕ 100 виконується стиковим або електромуфтовим зварюванням. Тиск до 16–25 бар залежно від SDR.

Газопровід низького та середнього тиску. Прокладання газопроводу з поліетиленових труб регулюється ДБН В.2.5-20. ПЕ-100 SDR 11 — для тиску до 0,6 МПа, ПЕ-100 SDR 17,6 — для тиску до 0,3 МПа. Лише підземне прокладання.

Кабельна каналізація. Технічні труби ПЕ використовують як захисну оболонку для силових і телекомунікаційних кабелів під час підземного прокладання.

Дренаж та іригація. Перфоровані труби ПЕ для відведення води з ділянок і зрошення — укладаються у траншею з гравійним дренажним шаром.

Нормативна глибина прокладання поліетиленових труб в Україні

Глибину визначають за глибиною промерзання ґрунту в конкретному регіоні: труба має лежати нижче цієї позначки. Для водопроводу норматив — глибина промерзання плюс 0,5 м запасу. Для газопроводу ДБН встановлює мінімум 0,8–1,0 м до верху труби або футляра. Якщо витримати нормативну глибину неможливо (скельний ґрунт, високий рівень ґрунтових вод), трубу обов'язково утеплюють пінополістирольними скорлупами.

Глибина понад 2,5 м небажана: суттєво ускладнює ремонт при виявленні витоку. Оптимум для більшості регіонів України — 1,2–1,5 м до верху труби.

Підготовка траншеї до укладання ПНД труб

Розмітка траси. Трасу прокладають від водозабору (свердловина, врізання в центральну мережу) у напрямку до споживача. За можливості — пряма лінія з мінімумом вигинів. На ділянці відмічають кілками та шнуром, фіксують перетини з іншими комунікаціями.

Риття траншеї. Для трас завдовжки від 20–30 м ефективніше використовувати барову установку або орендувати траншеєкопач. Ланцюговий ґрунторіз нарізає вузьку траншею точної ширини за один прохід. Для коротких ділянок до 10–15 м достатньо ручного копання.

Параметри траншеї. Ширина — зовнішній діаметр труби плюс не менше 30–40 см з кожного боку (для роботи в траншеї під час зварювання великих діаметрів). Для труб до 63 мм із компресійними фітингами — допустима вужча траншея, монтаж виконується на бровці. Стінки глибше 1,5 м роблять із нахилом або зміцнюють щитами. Дно вирівнюють, видаляють каміння та тверді включення.

Піщана подушка. На дно траншеї насипають шар просіяного піску 10–15 см і ущільнюють. Ухил дна — 1–2 мм на погонний метр у бік дренажного колодязя або нижньої точки системи. Подушка розподіляє навантаження й виключає точковий контакт труби з камінням.

Технологія прокладання поліетиленових труб: укладання ПЕ труби у траншею

Крок 1. Підготовка труби. Укладання ПНД труб із бухти починається з розмотування — за допомогою роликового візка або вздовж траншеї. Якщо труба зберегла форму кільця після зберігання — випрямляють на сонці 2–3 години або будівельним феном. Оглядають на наявність тріщин, подряпин, вм'ятин. Труби ПЕ-100 нарізають болгаркою або труборізом суворо перпендикулярно до осі.

Крок 2. З'єднання плетей. Монтаж пе труб методом стикового зварювання виконують на бровці траншеї довгими плетями — потім плеть опускають у готову траншею. Це можливо завдяки гнучкості труб малого діаметра. Труби від 110 мм і більше зварюють безпосередньо у траншеї, тому її ширина має бути достатньою для розміщення стикового зварювального апарата. Параметри зварювання за діаметром і SDR — у таблиці зварювання ПЕ труб.

Крок 3. Укладання у траншею. Готову плеть опускають у траншею на м'яких стропах — сталевий трос може пошкодити стінку. Труба має щільно лягти на піщану подушку без провисання. Напрямок укладання — від водозабору до споживача.

Крок 4. Гідравлічне випробування (опресування). До засипки трубопровід випробовують тиском 1,5 × робочого протягом не менше 30 хвилин. Падіння тиску більш ніж на 0,1 бар — сигнал про витік. Місце знаходять і усувають до засипки: після засипки це потребує повного розкриття траси.

Крок 5. Засипка. Спочатку — 10 см просіяного піску поверх труби. Потім — пошарова засипка рідним ґрунтом шарами 20–30 см із трамбуванням. На глибині 30–40 см від поверхні укладають сигнальну стрічку «Обережно! Водопровід» або «Газопровід». Після засипки поверхню вирівнюють.

Способи з'єднання ПЕ труб у траншеї

Компресійні фітинги — для діаметрів до 63 мм. Монтаж без інструменту та зварювального обладнання: гайка затягується вручну. З'єднання розбірне, підходить для тимчасових систем, поливу, ремонтних вставок. Для постійних підземних магістралей без ревізійних колодязів компресійний монтаж не рекомендується: вібрація ґрунту може послабити гайку.

Стикове зварювання — від 40 мм і вище. Нерознімне монолітне з'єднання, міцність шва дорівнює міцності труби. Труби малого діаметра зварюють на бровці, великі — у траншеї. За стисненого простору (вузька траншея, колодязь) апарат встановлюють зовні й зварюють через шланги.

Електромуфтове з'єднання — для стиснених умов. Електромуфтовий апарат залишається на поверхні, у траншею заводять лише кабелі підключення до фітинга. Метод незамінний під час врізання в діючий трубопровід, у вузьких траншеях і для з'єднання труб різних марок ПЕ або SDR.

Особливі випадки прокладання

Під дорогою. Розкривати покриття не потрібно: трубу протягують у захисний футляр методом горизонтально направленого буріння (ГНБ). Футляр — труба більшого діаметра — захищає трубопровід від навантажень транспорту і дозволяє замінити трубу без розбирання дороги.

Поруч із каналізацією. Водопровідну трубу прокладають вище каналізаційного колектора на 40 см мінімум. Якщо це неможливо — водопровід розміщують у захисному кожусі завдовжки 5 м у кожен бік від перетину (у піщаному ґрунті — 10 м).

Зимове прокладання. Допустиме за температури від −10 °C (стикове зварювання) та до −15 °C (електромуфтове). Зону зварювання захищають тепляком. Укладання в промерзлий ґрунт не виконують: під час відтавання просяде подушка і відбудеться деформація труби. Оптимальний сезон — квітень–листопад.

Компенсація теплового розширення. Під час прокладання трубопроводів для теплих рідин передбачають П- або Z-подібні компенсаційні петлі: поліетилен розширюється під час нагрівання, і без компенсатора пряма лінія вигинається під тиском ґрунту.

Типові помилки під час монтажу ПЕ трубопроводу

• Мала глибина прокладання. Укладання на 50–70 см без урахування регіону — головна причина зимових аварій. Труба замерзає, лід розриває стінку.
• Засипка без опресування. Знайти витік під шаром ґрунту — означає розкопувати всю трасу заново. Опресування до засипки займає 30 хвилин і страхує від тижнів ремонтних робіт.
• Укладання без піщаної подушки. Прямий контакт труби з камінням і твердим ґрунтом під час трамбування створює точкові навантаження. Через 3–5 років у цих місцях з'являються тріщини.
• Неправильний SDR під високим тиском. Для систем із тиском понад 6 бар потрібен SDR 11 або нижче. Помилковий SDR 17 під високим тиском призводить до поступового розширення труби та розриву.
• Зварювання без тепляка взимку. Шов під час зварювання на морозі на відкритому повітрі охолоджується нерівномірно — з'єднання виходить крихким. Тепляк обов'язковий за температури нижче 0 °C.
• Сталеві троси під час опускання труби. Метал ріже та дряпає стінку ПЕ труби під час опускання в траншею. Лише м'які текстильні стропи.
