Як з'єднати ПВХ труби: практичний посібник для швидкого та якісного монтажу трубопроводів

Для облаштування траншеї для ПВХ труб необхідно дотримуватися кількох рекомендацій:

Підготовка ґрунту

Для установки труби ПВХ необхідно підготувати дно траншеї, щоб рівень був рівним і поверхня була чистою і ущільненою. Підготуйте земельну ділянку шляхом видалення верхнього шару землі (зазвичай це 20-30 см), використовуючи лопати та інші інструменти копання землі. Потім ретельно вирівняйте дно і ущільніть його за допомогою спеціальної техніки.

Розмір траншеї

Ширина траншеї повинна відповідати розміру труби та захисних матеріалів (середня ширина зазвичай становить 60 см). Глибина траншеї буде залежати від типу труби: для водопровідних труб її можна зробити на глибину від 0,8 до 1 м, для каналізаційних систем - до 1,5 м.

Відповідність глибини

Як згадувалося раніше, кожен тип ПВХ труби має певні вимоги по глибині закладення. Глибина копання залежить від кліматичних та геологічних умов, наприклад від морозостійкості ґрунту, рівня підземних вод тощо. Щоб уникнути пошкоджень труби в процесі експлуатації, обов'язково дотримуйтесь зазначених вимог.

Захисний шар

Після укладання ПВХ труби в траншею слід додати шар піску або щебеню (від 10 до 20 см) над трубою для її захисту від тиску землі та корінням рослин. Товщина цього шару залежатиме від типу землі та кліматичних умов.

Надійне кріплення

Щоб запобігти переміщенню або деформації труби під час заповнення траншеї землею, необхідно використовувати спеціальні кріплення або підпірну конструкцію відповідно до вимог проекту.

Маркування

Після встановлення труби необхідно відзначити її місцезнаходження на поверхні землі, це допоможе швидко її виявити в майбутньому (якщо це знадобиться). Можна використовувати спеціальні стрижні, штахетики або написи на ділянці біля траншеї для позначення положення труби.

Технологія монтажу труб ПВХ. Розтруб

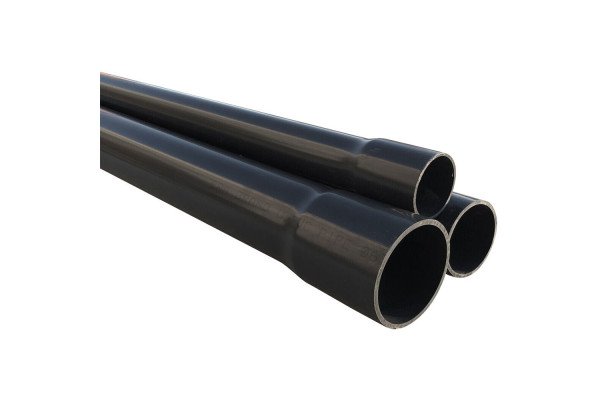

На заводі ПВХ труб та сполучних деталей до них розтруби комплектуються нерухомими кільцями ущільнювачів з гуми. Це забезпечує простий монтаж мереж із таких труб та гарантує надійність з'єднань.

Технологія монтажу труб ПВХ на основі розтрубних з'єднань є одним з найбільш простих і ефективних способів створення герметичних мереж трубопроводів. Раструби - це виступи на кінцях труб, які служать для з'єднання різних елементів і комплектуються на заводі нерухомими кільцями ущільнювачів з гуми.

Перед початком монтажних робіт слід очистити кінці труб від забруднень та залишків оболонки, а також перевірити цілісність кілець ущільнювачів. Потім на розтруби та кільця слід нанести спеціальне мастило, щоб забезпечити легкість з'єднання та уникнути пошкоджень при зміщенні труб один щодо одного.

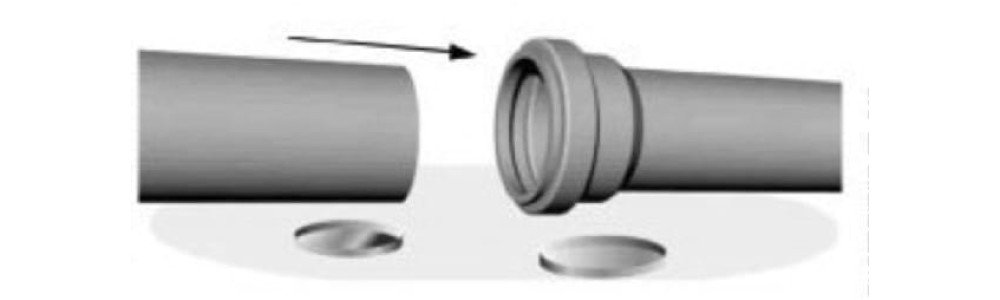

Далі необхідно вставити кінець однієї труби в розтруб інший, забезпечивши щільне з'єднання тиском. Для надійності кінцеві з'єднання фіксуються клеєм, що наноситься на кінець труби перед вставкою в розтруб. Після монтажу всієї мережі труб її слід перевірити на герметичність та міцність.

Технологія монтажу труб ПВХ на основі розтрубних з'єднань має широке застосування в будівництві, промисловості та побутових умовах. Вона відрізняється високою надійністю та простотою установки, що дозволяє прискорити процес монтажу та знизити витрати на укладання трубопроводів.

Таким чином, технологія монтажу труб ПВХ на основі розтрубних з'єднань відрізняється простотою, швидкістю і високою надійністю одержуваних конструкцій. Вона застосовується у різних галузях промисловості, житлово-комунальному господарстві та будівництві.

Сподіваюся, що розшифровка кожного пункту допомогла Вам отримати повніше уявлення про облаштування траншеї для труб ПВХ. Якщо виникнуть якісь питання, звертайтеся.

З'єднання фланцеві

Для фланцевого з'єднання труб із ПВХ застосовують чавунні фланці з гумовими прокладками. Для утворення з'єднання необхідно обрізати трубу у місці, де буде розміщено фланець. При цьому поверхня зрізу повинна бути гладкою і без задирки, проте робити фаску не потрібно. Спочатку на трубу надягають вільний чавунний фланець, а потім гумову прокладку, при цьому виступ прокладки від зрізу труби повинен становити 10 мм. Потім чавунний фланець насувають на гумову прокладку та з'єднують за допомогою болтів та відповідного фланця. При затягуванні болтів необхідно рівномірно розподілити зусилля без зайвих напруг. Дані щодо параметрів зусиль затягування болтів вказані у відповідній таблиці.

Ремонтна муфта

Ремонтні муфти виготовляються для ремонту та з'єднання напірних та безнапірних труб з ПВХ. Під час встановлення муфти необхідно обрізати труби таким чином, щоб відстань між ними була не більше 50 мм. Потім муфту потрібно притиснути до місця стику труб таким чином, щоб її центр розташовувався на стику, і відзначити положення на трубах. Після цього необхідно нанести мастило на кінці труб і гумові кільця всередині ремонтної муфти. Потім слід повністю надіти муфту на одну з труб, поєднати обидві труби та змістити муфту до позначки на другу трубу.
