Як розрахувати вантажопідйомність понтона з ПНД труб: формула та таблиця

Вантажопідйомність понтона визначає, яку сумарну вагу зможе утримати плавуча конструкція без критичного занурення. Для трубних понтонів з ПНД (поліетилен високої щільності) розрахунок будується на законі Архімеда і залежить від діаметра труби, її довжини та ступеня занурення у воду.

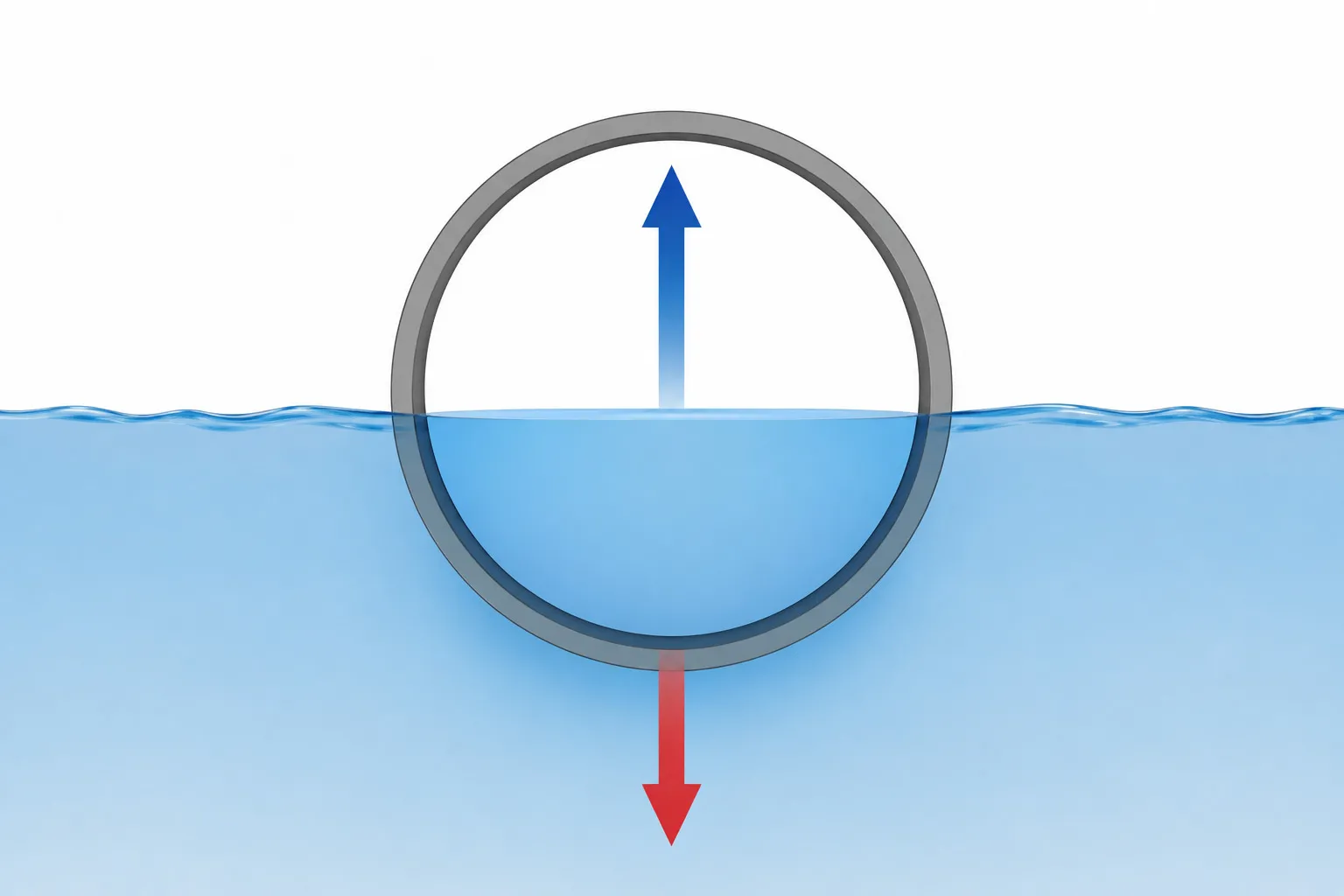

Закон Архімеда як основа розрахунку

Плавуча труба витісняє об'єм води, що відповідає зануреній частині. Виштовхувальна сила дорівнює вазі цієї витісненої води. Вантажопідйомність понтона — це виштовхувальна сила за вирахуванням власної ваги конструкції.

Загальна формула вантажопідйомності трубного понтона:

ВП = V × ρ − m

де ВП — вантажопідйомність (кг), V — об'єм зануреної частини труби (м³), ρ — густина води (1000 кг/м³ для прісної води, 1025 кг/м³ для морської), m — власна маса труби (кг).

Об'єм зануреної частини труби круглого перерізу за повного занурення: V = π/4 × D² × L, де D — зовнішній діаметр (м), L — довжина труби (м). За занурення на 50% діаметра (робоче положення більшості понтонів): V = π/8 × D² × L.

Як правильно задати ступінь занурення

Робочий ступінь занурення понтонної труби впливає не лише на вантажопідйомність, а й на остійність та запас плавучості конструкції. На практиці понтон розраховують так, щоб за максимального навантаження труба занурювалася не більше ніж на 50% діаметра — це забезпечує достатній надводний борт та стійкість за хвилювання. Для закритих спокійних водойм (ставки, малі річки) допускається занурення до 60–70%, для відкритих водойм з хвилюванням рекомендується обмежуватися 40–50%.

Таблиця вантажопідйомності трубних понтонів з ПНД за діаметрами

Значення розраховані для прісної води (ρ = 1000 кг/м³) і труб з ПНД густиною 950 кг/м³. Довжина труби — 1 метр. SDR51 — типове стандартне розмірне відношення для понтонних труб (тонкостінна, максимальна плавучість за мінімальної власної ваги).

Для морської води значення вантажопідйомності будуть на 2,5% вищими завдяки більшій густині води.

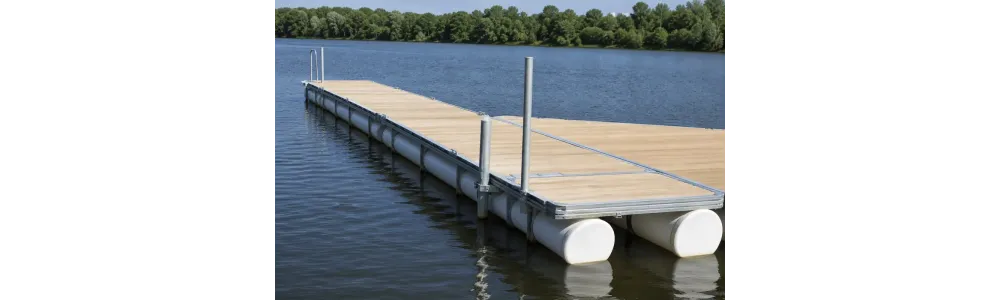

Приклад розрахунку понтона для причалу

Завдання: розрахувати кількість труб діаметром 500 мм довжиною 6 м для причалу, на якому мають перебувати 3 особи з обладнанням — сумарне навантаження 600 кг, плюс власна вага настилу та рами 200 кг. Разом: 800 кг.

З таблиці: труба Ø500 мм довжиною 1 м за занурення на 50% витримує 83,8 кг. Труба довжиною 6 м: 83,8 × 6 = 502,8 кг. Одна труба не покриває навантаження 800 кг. Дві труби по 6 м: 502,8 × 2 = 1005,6 кг — достатньо із запасом близько 25%. Саме такий запас рекомендується закладати в розрахунок, щоб урахувати динамічні навантаження під час хвилювання та нерівномірний розподіл ваги.

На що ще звернути увагу під час розрахунку

• Труби ПНД витримують від'ємні температури до −50°C без втрати плавучості, тому понтони з них не потребують обов'язкового демонтажу на зиму, але за занурення більш ніж на 40–50% їх потрібно очищати від снігу, щоб уникнути вмерзання
• Термін служби трубних понтонів з HDPE становить не менше 50 років завдяки стійкості до корозії, ультрафіолету та агресивних середовищ
• Під час розрахунку для відкритих водойм з хвилюванням додатково враховуються хвильове навантаження та вітровий тиск на настил

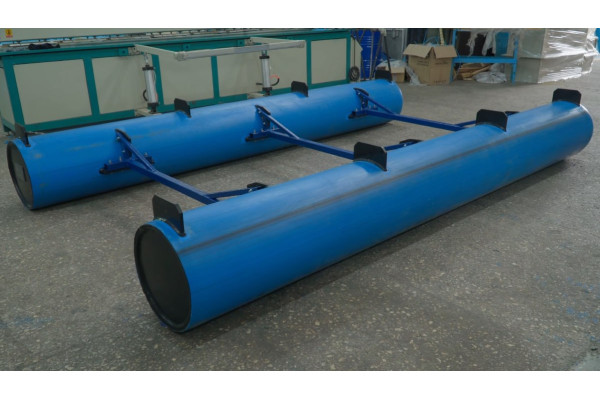

• З'єднання труб у понтонну конструкцію виконується за допомогою металевих хомутів-брекетів або спеціалізованих з'єднувальних елементів

Як замовити понтонні труби ПНД у ТрубПолімерГруп

Для оформлення замовлення зверніться до менеджерів ТрубПолімерГруп через форму на сайті або за телефоном: +38 (093) 346-23-38, +38 (063) 596-52-92. Режим роботи: ПН-ПТ з 9:00 до 20:00, СБ-НД — вихідний. Фахівці допоможуть підібрати оптимальний діаметр і розрахують кількість труб під конкретний об'єкт.

Висновок

Розрахунок вантажопідйомності понтона з труб ПНД зводиться до застосування закону Архімеда: об'єм зануреної частини труби множиться на густину води, з результату віднімається власна маса труби. Для робочого проєктування рекомендується приймати занурення 50% і закладати запас вантажопідйомності 20–25% понад розрахункове навантаження. Ознайомитись з повним асортиментом понтонних труб ПНД і доступними діаметрами можна в розділі понтонів з труб ПНД.
