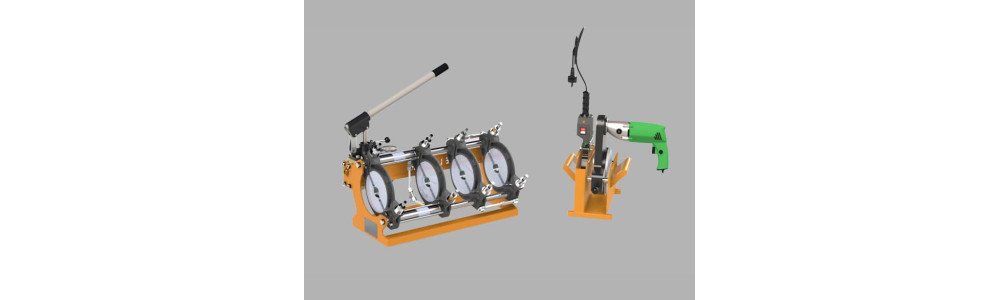

Стикова зварювальна машина - що це?

Апарат стикового зварювання - це невід'ємне обладнання для з'єднання труб та фітингів з різних матеріалів, таких як ПЕНД, ПП, ПВДФ з діаметром від 40 до 2800 мм і робочим тиском до 4-32 бар. Відповідаючи міжнародним стандартам ISO 12176-1, цей апарат забезпечує потужне, просте та серійне зварювання з мінімальним часом налаштування.

Простота використання – ось одна з ключових характеристик цього обладнання завдяки його легкій конструкції. Максимальний робочий тиск становить 150 бар, що робить його ідеальним вибором для роботи при широкому діапазоні температури навколишнього середовища, від -10 до +40 градусів Цельсія.

ТрубПолімерГруп пишається наданням високоякісного обладнання для стикового зварювання, яке забезпечує простоту та безпеку у використанні в будь-яких умовах. Наше обладнання розроблене для ефективної роботи навіть у найскладніших умовах і ми гарантуємо високу якість кожного виготовленого апарату.

Пояснення методу стикового зварювання

Метод стикового зварювання, що реалізується за допомогою спеціальної машини, є одним із найбільш поширених та затребуваних методів зварювання. Важливо, що з його застосування необхідна наявність кваліфікованого спостерігача-експерта. Кожен етап процесу, як перед, так і під час зварювання, повинен бути документований для забезпечення належного контролю якості.

Метод стикового зварювання являє собою процес, при якому кінці труб, що зварюються, обрізаються і притискаються один до одного під певним тиском і температурою, які підтримуються на машині для стикового зварювання.

Перед початком процесу необхідно уважно перевірити погодні умови (не менше +5 градусів) та виконати зварювання у приміщенні за несприятливих погодних умов, таких як дощ чи холод. У разі відповідних погодних умов зварювання може бути виконане і на відкритій місцевості. Перед реальним початком роботи важливо створити тестове поле та перевірити правильність усіх попередньо встановлених параметрів.

Так як дана робота вимагає високого рівня навичок та професіоналізму, персонал, який здійснює зварювання, повинен бути добре навчений і мати відповідну сертифікацію.

Застосування методу стикового зварювання

Зварювання встик є процесом сплавлення труб, підготовлених заздалегідь, шляхом з'єднання їх разом з використанням тепла і тиску.

У цьому методі, після підбору труб і фітингів однакового діаметра та товщини стінки, налаштовуються часи нагрівання та охолодження.

• Перед початком процесу труби обрізаються, щоб забезпечити чистоту та цілісність робочої області, після чого поверхня ретельно очищається.

• Потім кінці труб, де буде виконаний зварний шов, нагріваються до температури плавлення та притискаються один до одного під тиском.

• Налаштування параметрів температури та тиску для кожної труби та фітингу є критичним кроком, оскільки неправильні параметри можуть негативно вплинути на хімічну та фізичну структуру зварених деталей.


Хоча процес стикового зварювання не є складним, він потребує повної уваги та обережності. Під час роботи слід уникати контакту з трубами, що нагріваються, щоб запобігти можливим травмам, а також небажаним дефектам у зварених деталях.

Машини для стикового зварювання: Основні аспекти та якість

Машини для стикового зварювання є невід'ємним елементом процесу застосування методу стикового зварювання. Якість цих машин прямо впливає на якість зварювання та загальну ефективність процесу. Відсутність або недосконалість будь-якої частини машини може серйозно утруднити або навіть зупинити процес зварювання, що призведе до втрати часу і ресурсів. При виборі машин для стикового зварювання необхідно забезпечити високу якість та надійність обладнання.

Ми, в ТрубПолімерГруп, гарантуємо виробництво машин для стикового зварювання найвищої якості. Наші машини розроблені з урахуванням усіх технічних вимог та забезпечують надійне та ефективне виконання зварювальних робіт. Кожна деталь наших машин ретельно підібрана та протестована, щоб забезпечити ідеальну сумісність та продуктивність.

Зазвичай машини для стикового зварювання складаються з наступних основних частин: корпусу, тримера, нагрівача, блоку керування та кожуха. Важливо, щоб кожна з цих частин була бездоганно виконана та готова до використання. Належне обслуговування та технічна перевірка машин перед використанням забезпечать ефективність та безпеку процесу зварювання.

Корпус апарату стикового зварювання: Надійність та Функціональність

Корпус машини для стикового зварювання відіграє ключову роль у забезпеченні стійкості та ефективності процесу зварювання. Цей компонент обладнання оснащений двома рухомими і двома фіксованими затискачами, які забезпечують надійне кріплення та центрування пластикових труб, що зварюються.

Система гідравлічного тиску прикладає силу до корпусу машини, забезпечуючи стабільне керування та плавний рух у процесі зварювання. Рух рухомих затискачів контролюється двома поршнями на валу, що несе, які направляються згідно з необхідними параметрами для виконання зварювальної операції.

Перед застосуванням машини для стикового зварювання необхідно провести ретельну перевірку експертом, щоб переконатися в її придатності та справності для подальшого використання.

Тример для апарату стикового зварювання: Ідеальна Підготовка перед Зварюванням

Тример для стикового зварювання забезпечує професійну підготовку труб, що зварюються, забезпечуючи створення чистої та паралельної поверхні перед процесом нагрівання. Цей важливий компонент машини для стикового зварювання оснащений двома лезами, що обертаються, розташованими на правій і лівій сторонах, які видаляють задирки і забезпечують ідеальну поверхню для зварювання.

Обертальний рух тримера забезпечується мотором і редуктором, що гарантує ефективне та точне видалення зайвих елементів труби перед нагріванням. Важливо, щоб під час роботи тримера не виникало жодних проблем, оскільки чиста та гладка область зварювання є ключовою умовою для успішного виконання стикового шва.

Перед використанням тримера необхідно провести додаткові перевірки, щоб переконатися в його справності та надійності, гарантуючи бездоганну якість підготовки перед зварювальним процесом.

Нагрівач для апарату стикового зварювання: Точна Підготовка для З'єднання Труб

Нагрівач у машині для стикового зварювання відіграє ключову роль у підготовці стикових поверхонь труб, надаючи їм необхідної шорсткості для з'єднання. Цей елемент здійснює нагрівання труб за допомогою нагрівальної плити, що налаштовується цифровим термостатом, що забезпечує точне управління температурою.

Враховуючи відмінності у температурі плавлення різних матеріалів, важливо мати можливість регулювати температуру нагрівача відповідно до конкретних вимог матеріалу. Перед використанням машини необхідно провести ретельну перевірку та забезпечити регулярне технічне обслуговування, щоб гарантувати надійну та ефективну роботу.

Блок керування для апарату стикового зварювання: Ключ до Злагодженої Роботи

Блок управління в машині для стикового зварювання електрично та гідравлічно керує всіма основними функціями. Цей блок передає електроенергію на нагрівач та триммер, а також контролює гідравлічний тиск на головну машину.

Керування блоком здійснюється за допомогою ручного керування, оснащеного чотирма кнопками та перемикачем. Кнопки керують переміщенням затискачів, а перемикач активує тример. Надійна робота машини для стикового зварювання залежить від правильної роботи блоку керування, тому перед використанням його необхідно ретельно перевірити.

Метод роботи апарату стикового зварювання: Ефективність та Гнучкість

Основною вимогою для роботи апарату стикового зварювання є доступ до електрики з напругою 380 В. Однак ця напруга може змінюватись в залежності від конфігурації та розмірів машини. Можливе використання напруги від 220 В відповідно до запитів користувача, що забезпечує високу продуктивність та ефективність роботи.

Області застосування машини для стикового зварювання

Машини для стикового зварювання широко використовуються в різних галузях завдяки своїй ефективності та універсальності. Вони забезпечують надійне з'єднання пластикових труб із матеріалів PE, PP, PVDF та інших фітингів. Це особливо важливо в областях, де потрібне перенесення рідин, таких як стічні води, чиста вода та морські викиди.

Машини для стикового зварювання з ЧПУ (частотно-перетворювальним керуванням) дозволяють зварювати труби з тиском до 32 бар та діаметром від мінімальних 40 мм до максимальних 2800 мм. Завдяки своєму технологічному оснащенню, вони забезпечують надійне та довговічне з'єднання.

Унікальні особливості машини для стикового зварювання ТрубПолімерГруп

Машини для стикового зварювання ТрубПолімерГруп відрізняються високою продуктивністю та надійністю завдяки спеціальній конструкції та інноваційним технологіям. Використання системи нагрівання дозволяє тривалий час підтримувати деталь, що з'єднується в необхідних умовах без ризику контакту з рідиною, забезпечуючи бездоганну якість зварювання.

Типи Машин для Стикового Зварювання: Різноманітність та Застосування

Машини для стикового зварювання бувають трьох типів: повністю гідравлічні, напівгідравлічні (найкращі) і ручні. Цей асортимент дозволяє вибрати відповідну модель залежно від потреб та умов роботи.

Модельний Ряд та Діапазон Діаметрів

Машини для стикового зварювання доступні у різних моделях, здатних працювати з трубами різного діаметру. Починаючи від машин для стикового зварювання діаметром 40-160 мм та закінчуючи моделями для діаметрів від 1000 до 2000 мм, вони охоплюють широкий спектр робочих завдань.

Технічні Характеристики та Продуктивність

Технічні характеристики машин для стикового зварювання варіюються в залежності від загального споживання електроенергії, робочого тиску та необхідної потужності генератора. Вони відповідають міжнародним стандартам, таким як DVS 2207-1, DVS2207-11, ISO 21307, забезпечуючи потужну, просту та послідовну роботу з найкоротшим операційним настроюванням.

Застосування в різних галузях

Машини для стикового зварювання знаходять застосування у різних галузях завдяки своїй ефективності та надійності. Вони забезпечують надійне та довговічне з'єднання труб із різних матеріалів, таких як PE, PP, PVDF, а також інших фітингів.

Машина для Стикового Зварювання HDPE

Метод стикового зварювання з використанням машин для стикового зварювання HDPE широко застосовується у промисловості. Матеріал HDPE є міцним і гнучкий матеріал, який стає все більш популярним завдяки своїй міцності та легкості.

Машина для Стикового Зварювання з ЧПУ

Машини для стикового зварювання з ЧПУ забезпечують автоматичне з'єднання труб без необхідності регулювання діаметра. Вони складаються з корпусу, тримера, нагрівача, блоку управління та кожуха, надаючи зручність та ефективність у роботі.

Апарати стикового зварювання з ЧПК: автоматизація процесу

Машини для стикового зварювання з ЧПК (числовим програмним керуванням) — найбільш технологічний клас обладнання у своєму сегменті. На відміну від напівгідравлічних апаратів, де оператор вручну керує кожним етапом, машина з ЧПК виконує весь цикл зварювання автоматично після одноразового налаштування на дисплеї.

Принцип роботи. Оператор обирає на цифровому екрані діаметр труби та клас тиску (SDR), потім натискає кнопку пуску. Далі машина працює самостійно: витримує зусилля торцювання, час нагрівання дзеркалом, момент його видалення, зусилля осадки та час охолодження під тиском. Після завершення циклу формується детальний звіт про зварювання — дата, параметри, оператор. Саме ця функція критична для об'єктів, де потрібне документування кожного з'єднання: газопроводи, водопостачання, промислові трубопроводи.

Конструктивно машина з ЧПК складається з тих самих вузлів, що і стандартний апарат — корпус із затискачами, тример, нагрівач з термостатом, гідравлічний блок — але блок керування замінено на комп'ютеризований: цифровий екран, програмований контролер, датчики тиску та температури, інтерфейс для вивантаження протоколів.

Технічні параметри ЧПК-апаратів:

• Діаметр труб: від 40 до 2000 мм (залежно від моделі)
• Матеріали: ПЕ (ПЕНТ/ПЕ-80/ПЕ-100), ПП, ПВДФ
• Максимальний робочий тиск: до 250 бар
• Живлення: 380 В (стандарт), окремі моделі — 220 В
• Робоча температура навколишнього середовища: від −10 до +40 °C
• Відповідність стандартам: DVS 2207-1, DVS 2207-11, ISO 21307

Коли обирати ЧПК замість напівгідравліки. ЧПК-апарат виправданий на великих об'єктах із великою кількістю з'єднань, де важлива відтворюваність параметрів та обов'язкове ведення зварювального журналу. На невеликих об'єктах або в разі досвідченої бригади напівгідравлічний апарат забезпечує порівнянну якість за менших інвестицій. Серед представлених у ТрубПолімерГруп моделей стикових апаратів — серії Turan Makina AL CNC (315–800 мм) та Weltech W315 CNC (до 315 мм).

Як обрати стиковий зварювальний апарат

Вибір апарата для стикового зварювання визначається чотирма основними параметрами: діаметром труб, обсягом та інтенсивністю робіт, вимогами до точності та ступенем автоматизації.

Діаметр труб — перший критерій. Кожна модель розрахована на певний діапазон: від 40–160 мм для малих апаратів до 1600–2000 мм для великих промислових машин. Мінімальний діаметр зварювання у різних виробників відрізняється навіть в одному класі — наприклад, у Turan Makina AL-315 він становить 90 мм, у ряді інших моделей на той самий максимальний діаметр — 63 мм. Уточнюйте D-min перед купівлею.

Тип апарата за ступенем автоматизації. Ручні апарати підходять для разових робіт невеликого обсягу — простий монтаж водопроводу на дачі або заміській садибі, де не потрібна висока точність тиску. Напівгідравлічні апарати — оптимальний вибір для невеликих і середніх об'єктів з помірними вимогами до якості шва: гідравліка забезпечує стабільне зусилля при осаді без фізичних зусиль оператора. Повністю гідравлічні та ЧПК-апарати застосовуються на великих об'єктах із великою кількістю з'єднань, де потрібне протоколювання кожного шва та гарантована відтворюваність параметрів.

Вага та мобільність. В апаратів одного діаметрального класу вага може суттєво відрізнятися у різних виробників. Легший апарат зручніший на об'єктах з обмеженим доступом або при частих переміщеннях між майданчиками.

Потужність. Занадто висока потужність веде до зайвого енергоспоживання, занадто низька — до затягнутого часу нагрівання, особливо в холодний сезон. Уточнюйте сумарну потужність нагрівача та гідравлічного блока під умови експлуатації.

Ступінь захисту — не нижче IP54. Робота на відкритих будівельних майданчиках передбачає вплив пилу та вологи. Апарати з класом захисту нижче IP54 швидко виходять з ладу в польових умовах.

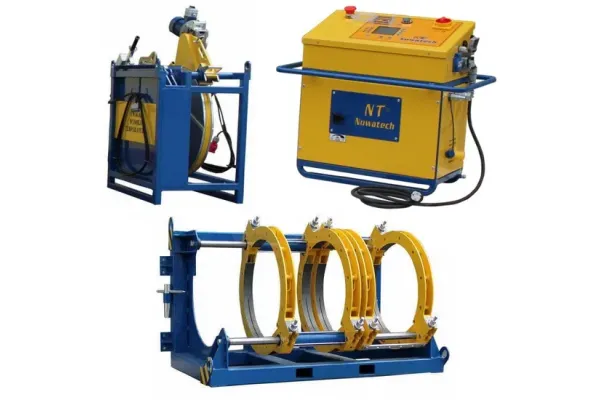

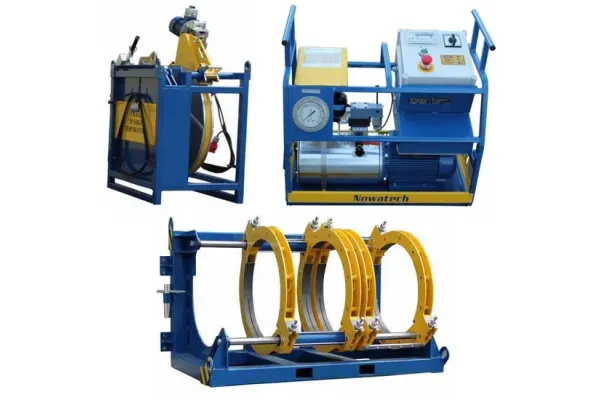

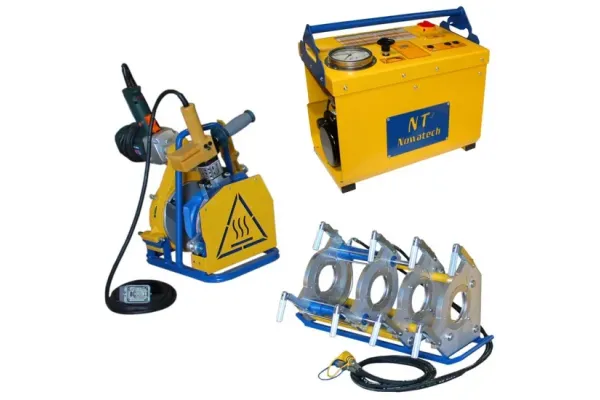

Обрати підходящу модель з наявності можна в розділі стикові зварювальні апарати — представлені серії KamiTech, Weltech, Nowatech та Turan Makina з діаметрами від 40 до 2000 мм.

Різноманітність Модель Машин для Стикового Зварювання

Машини для стикового зварювання представлені у трьох основних типах: повністю гідравлічні, напівгідравлічні (найчастіше використовувані) та ручні. Різноманітність моделей починається з гідравлічної машини для стикового зварювання пластикових труб W160 і продовжується до гідравлічної машини для стикового зварювання пластикових труб W2800. Розміри машин варіюються в залежності від діаметра труб:

• 40-160 мм: 160 Зварювальний апарат для стикового зварювання
• 75-250 мм: Машина для стикового зварювання 250
• 90–315 мм: Машина для стикового зварювання 315
• 160-400 мм: Машина для стикового зварювання 400
• 180-500 мм: Машина для стикового зварювання 500
• 315–630 мм: Машина для стикового зварювання 630
• 500-800 мм: Машина для стикового зварювання 800
• 630-1000 мм: Машина для стикового зварювання 1000
• 710-1200 мм: 1200 Зварювальний апарат для стикового зварювання
• 1000-1600 мм: Машина для стикового зварювання 1600
• 1600-2000 мм: 2000 Зварювальний апарат для стикового зварювання

Гідравлічна потужність відрізняється залежно від моделі: наприклад, у гідравлічної машини для стикового зварювання пластикових труб W160 вона становить 220 В – 0,55 кВт, тоді як у гідравлічної машини для стикового зварювання пластикових труб W2800 вона становить 380 В – 4 кВт.

Для більш детального знайомства з різними моделями машин для стикового зварювання ми представили кілька прикладів у нашій статті.

Забезпечувані Виробником Опції

Щоб допомогти у виборі відповідної моделі, ми надаємо приклади різних машин для стикового зварювання та докладні технічні характеристики. Наші машини мають високу продуктивність і надійність, що робить їх ідеальним вибором для різних робочих завдань.
