Сварочний апарат для електромуфтового зварювання - це інноваційний пристрій.

Електромуфтовий зварювальний апарат — спеціалізований пристрій для з'єднання труб з поліетилену (ПЕНТ/ПЕ), поліпропілену (ПП) і ПВДФ за допомогою електрозварних фітингів із закладними нагрівальними елементами. Апарат подає струм заданих параметрів на спіраль усередині фітинга, яка розплавляє пластик — після охолодження утворюється монолітне нерознімне з'єднання.

Принцип роботи апарата для електромуфтового зварювання

Усередині електрозварних муфт і фітингів вбудовані металеві спіралі — закладні нагрівачі. Зварювальний апарат підключають до контактних виводів фітинга і подають струм певної сили та напруги. Спіраль нагрівається, розплавляючи пластик на внутрішній поверхні фітинга і на зовнішній поверхні труби. Після охолодження матеріали дифундують і утворюють єдиний моноліт: щільність пластику в місці шва ідентична цільній ділянці трубопроводу.

Сучасні апарати для електромуфтового зварювання оснащені комп'ютерним керуванням. Оператор сканує штрих-код на фітингу — апарат автоматично зчитує параметри: напругу, час зварювання та охолодження. Сам процес виконується без участі людини. Після завершення дані записуються до пам'яті пристрою і можуть бути вивантажені для формування зварювального протоколу — вимога стандартів DVS 2207-1, DVS 2207-11, ISO 21307, ISO 12176-1.

Технічні характеристики

Апарати для електромуфтового зварювання працюють від мережі 220 В. Діапазон робочого струму — від 0 до 90–120 А залежно від моделі, що дозволяє варити фітинги діаметром від 20 до 1200 мм. Робочий діапазон температури навколишнього середовища: від −15 °C до +60 °C.

Конструктивно апарат містить трансформатор, блок керування з мікропроцесором, регулятори струму та напруги, вимірювальні прилади, світлові індикатори процесу, захист від перегрівання та короткого замикання. Моделі з розширеним функціоналом оснащені сканером штрих-коду або QR-коду, кольоровим дисплеєм, системою автоматичного коригування параметрів за температурою повітря та інтерфейсом для передачі протоколів на ПК.

Коли застосовується електромуфтове зварювання

Обмежений простір. Головна перевага методу перед стиковим зварюванням — компактність. Апарат і фітинг розміщуються у траншеї, колодязі, перекритті — там, де неможливо розгорнути стиковий апарат із центратором і нагрівальним дзеркалом.

Ремонт діючих трубопроводів. При врізанні, заміні ділянки або встановленні сіделки на працюючій мережі електромуфтовий спосіб дозволяє працювати з мінімально розкритою ділянкою — від одного фітинга.

Різні марки поліетилену та SDR. Електрозварні муфти дозволяють з'єднувати труби з різним значенням SDR і з різних марок поліетилену (ПЕ 80 і ПЕ 100) в одному стику. Це неможливо при стиковому зварюванні.

Газопроводи. Для підземних газових мереж електромуфтове зварювання — основний метод з'єднання: воно забезпечує гарантовану герметичність без грату на внутрішній поверхні труби, що критично для транспортування газу.

Системи водопостачання, водовідведення, промислові трубопроводи. Стійкість до гідроударів, відсутність внутрішнього грату та рівноміцність шва роблять електромуфтовий метод кращим для відповідальних напірних систем з тиском до 32 бар.

Електромуфтове зварювання або стикове: коли що обирати

Обидва методи застосовуються для з'єднання поліетиленових труб і фітингів, але закривають різні умови монтажу. Стикове зварювання — продуктивніше і дешевше на погонний метр при роботі у відкритому просторі з трубами одного діаметра та марки. Електромуфтовий метод — єдиний варіант у стиснених умовах, при різнойменних матеріалах і при ремонтних роботах у діючій мережі.

Етапи електромуфтового зварювання

Підготовка зони зварювання. Робоче місце захищають від вітру, опадів, пилу. Температура повітря — від −10 °C до +40 °C. За від'ємних температур встановлюють тепляк з обігрівачем.

Підготовка труб. Кінці обрізають суворо перпендикулярно до осі. Поверхню зачищають скребком до зняття оксидного шару (глибина 0,1–0,2 мм): правильно зачищена ділянка стає глянсовою. Ширина зачистки — не менше половини довжини фітинга з кожного боку. Контролюють овальність: при відхиленні застосовують калібрувальні затискачі. На торці розмічають зону входження у фітинг маркером.

Знежирення. Зачищені ділянки труб і внутрішню поверхню фітинга знежирюють спиртом або спеціальним засобом. Торкатися оброблених поверхонь руками не можна — забруднення знижує міцність шва.

Збирання та фіксація. Труби вставляють у фітинг до позначок без зусилля. Конструкцію закріплюють у позиціонері-центраторі: він виключає зміщення під час зварювання та охолодження.

Зварювання. Підключають кабелі апарата до контактів фітинга. Сканують штрих-код — апарат автоматично виставляє параметри і запускає процес. Під час зварювання конструкція залишається нерухомою. Закінчення циклу — за сигналом апарата; індикатори нагрівання на фітингу змінюють стан.

Охолодження та контроль. Знімати центратор до повного охолодження шва заборонено. Час охолодження — за специфікацією фітинга. Прискорювати охолодження водою або вентилятором не можна. Після — візуальний огляд: на муфті не повинно бути патьоків, прожогів, кут перелому — не більше 5°. На трубі маркером фіксують дату, номер операції та ідентифікатор зварника.

Протоколювання. При використанні апарата з комп'ютерним керуванням протокол формується автоматично. При ручному режимі — заповнюється журнал зварювальних робіт із параметрами кожного стику.

Апарати для електромуфтового зварювання у ТрубПолімерГруп

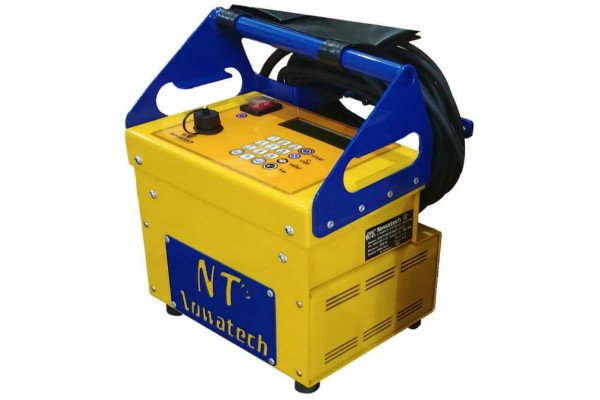

ТрубПолімерГруп пропонує електромуфтові зварювальні апарати KamiTech і Nowatech діаметром до 1200 мм з доставкою по Україні. Для консультації з вибору моделі: +38 (093) 346-23-38, +38 (063) 596-52-92, ПН–ПТ з 9:00 до 20:00.

FAQ

Чим електромуфтове зварювання відрізняється від стикового?

При стиковому зварюванні торці труб розігрівають дзеркалом і з'єднують під тиском — метод підходить для прямих ділянок у відкритому просторі. При електромуфтовому тепло виробляє вбудована спіраль фітинга — монтаж можливий у траншеї, колодязі, при різних марках і SDR труб. Детальніше про вибір методу — у статті про стикове та електромуфтове зварювання.

Чи потрібен штрих-код фітинга для роботи апарата?

В автоматичному режимі — так. Код містить усі параметри зварювання, і апарат налаштовується без ручного введення. Більшість сучасних апаратів також дозволяють ввести параметри вручну — це використовується при нестандартних фітингах або в напівавтоматичному режимі.

За якої температури можна варити електромуфтами?

Стандартний діапазон — від −10 °C до +40 °C. Апарати ТрубПолімерГруп підтримують роботу за −15 °C. За від'ємних температур апарат автоматично коригує час циклу. При роботі на морозі обов'язково встановлюють тепляк для захисту зони зварювання.

Чи можна зварити труби ПЕ 80 і ПЕ 100 електромуфтою?

Так. Електромуфтовий фітинг забезпечує з'єднання труб із різних марок поліетилену та з різними значеннями SDR — це одна з ключових переваг методу порівняно зі стиковим зварюванням.
