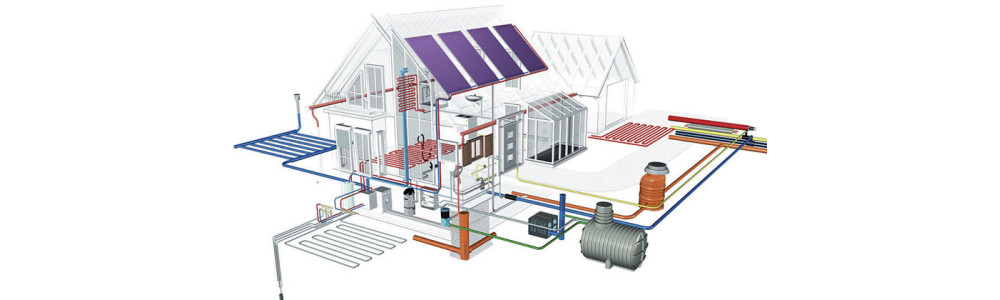

Инженерное проектирование

Инженерное проектирование — этап первостепенной важности. Перед началом строительства в любой сфере: химической, газовой, сельскохозяйственной и т.д., необходимо провести предварительный расчеты. К ним относятся:

• пространственное позиционирование трубопровода;
• составление инженерной документации;
• подбор трубопроводной арматуры.

Ненадлежащее выполнение расчетов чревато ошибками на этапе производства. Что влечет за собой материальные потери и сдвиг сроков сдачи объекта.

На что обратить внимание

Следует помнить, что трубопроводные системы относятся к элементам с повышенными техническими требованиями. На эффективность их работы влияют:

• характер транспортируемой среды;
• температурные и атмосферные изменения;
• подверженность влиянию внешних факторов;
• масштабы производства и уровень нагрузки;
• тип утепления;

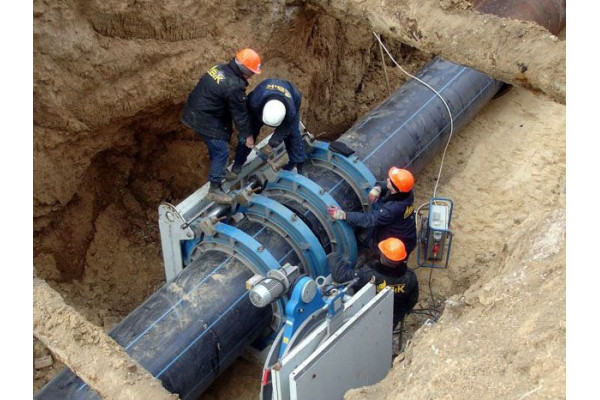

• качество сварных соединений;
• подверженность материалов коррозии.

Политика zero waste также ведет к усложнению производства из-за сложного разветвления трубопровода. Положение облегчает сборно-разборная система, которая позволяет собирать магистрали как конструктор.

Из чего состоит трубопровод

• трубопроводы, фитинги, прочие комплектующие;
• запорная и регулирующая арматура;
• аппаратура подачи среды;
• предохранительная арматура;
• средства автоматического выявления ошибок;
• опорные элементы;
• гидро-, теплоизоляция.

Особенности проектирования магистрального трубопровода

Строительство магистральных трубопроводов требует специальных расчетов, так как линии передач выходят далеко за пределы одного предприятия. Небольшое количество развязок компенсируется длиной транспортирующих труб. Как правило, это трубопровод с большим показателем сечения.

Также требуется сложная теплоизоляция и защита от механических повреждений, т.к. поломка нефте- или газопровода способна привести к катастрофе.

Рекомендации

Осуществляя проектирование инженерных сетей, следует обратить внимание на следующее:

• линии следует вести вдоль авто- и жд-дорог;
• для доступа персонала и монтажников к трубам прокладывается асфальтированная дорога;
• угол поворота должен составлять 90 градусов;
• в местах слива трубопровод размещается под наклоном для полного опустошения;
• необходимо соблюдение пожарных норм с учетом характера потока среды (огнестойкая изоляция, линии со взрывоопасными веществами размещаются на положенном расстоянии).
