Баровая установка для прокладки траншей: устройство, выбор цепи и запчастей

Среди баровых установок разного типа и привода отдельное место занимают цепные грунторезы на базе тракторов МТЗ — наиболее распространённое решение для прокладки траншей под коммуникации в Украине. В этой статье разберём подробные технические параметры такого оборудования: глубину и ширину копания, скорость работы, вес агрегата и подбор цепи под конкретный тип грунта.

Принцип резания и скорость работы

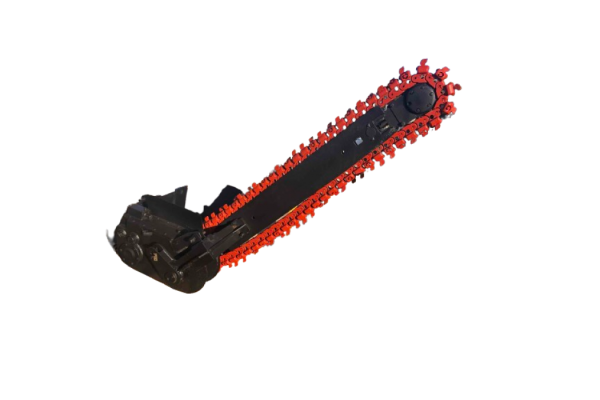

Режущая цепь баровой установки движется между ведущей и ведомой звёздочками по направляющей шине (баре) и врезается в грунт под углом, как правило около 65 градусов к горизонтали. Скорость движения самой цепи составляет порядка 2 м/сек — это обеспечивает интенсивное резание даже плотных грунтов. При этом трактор одновременно перемещается вдоль трассы будущей траншеи на собственной низкой передаче, поэтому процесс копания идёт без остановок на загрузку и разгрузку рабочего органа, в отличие от ковшового экскаватора.

Скорость продвижения самого трактора при резании специально занижена с помощью гидравлического ходоуменьшителя, который встраивается в трансмиссию. На тракторах МТЗ 80/82 такое устройство позволяет получить скорость движения примерно от 0,27 до 0,6 км/ч на одной передаче и от 0,6 до 1,3 км/ч на другой замедленной передаче — это позволяет точно регулировать темп резания в зависимости от плотности грунта на конкретном участке.

Глубина и ширина копания

Минимальная и максимальная глубина выемки грунта определяется длиной режущей шины и углом её заглубления к горизонту. Ширина траншеи задаётся расстоянием между внешними кромками резцов на цепи — этот параметр напрямую зависит от выбранной комплектации режущих элементов. Универсальные баровые установки позволяют менять цепь целиком для изменения ширины копания без замены самой установки.

Вес и эксплуатационные параметры

Масса навесного баровой установки напрямую связана с шириной прорезаемой траншеи: для узких траншей (порядка 140 мм) масса узла составляет примерно 700–800 кг, а для более широких траншей (порядка 280 мм и более) — около 1,5 тонны. Этот вес одновременно обеспечивает усилие резания за счёт собственной тяжести агрегата и остаётся приемлемым для перемещения тягой трактора.

Помимо глубины и ширины, при выборе оборудования важна общая производительность — её удобнее оценивать в объёме выкопанного грунта за час работы, поскольку этот показатель зависит и от ширины копания, и от плотности грунта на конкретном участке. Также имеет значение максимальная транспортная скорость агрегата с трактором при перемещении между объектами и габариты в транспортном положении для манёвренности на стеснённых площадках.

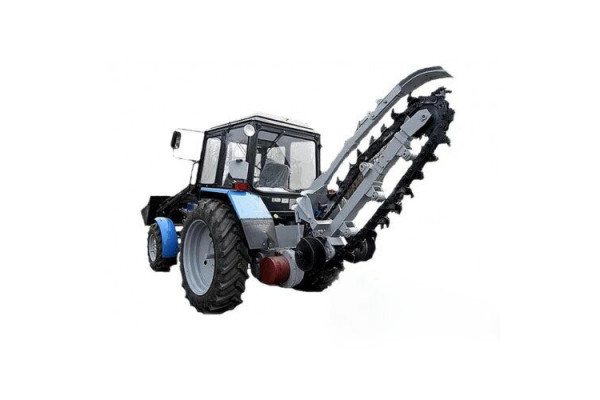

Крепление к трактору

Баровая установка крепится к задней части трактора в зоне корпуса заднего моста. Монтаж, как правило, требует демонтажа трёхточечной навески — кронштейны крепятся непосредственно к задней стенке и боковым частям корпуса моста. Предпочтительным считается крепление, не затрагивающее места соединения полуосей задних ведущих колёс, поскольку эта зона хуже переносит дополнительную нагрузку при работе агрегата.

Для каких грунтов и задач подходит баровая установка

Цепной грунторез на базе МТЗ способен работать с мёрзлыми и твёрдыми грунтами, а также прорезать асфальтовое покрытие — конкретный диапазон категории грунта зависит от модели резцов и цепи, установленной на оборудовании. Благодаря механическому характеру резания геометрия траншеи получается ровной по заданной ширине и глубине без привлечения ручного труда на доработку стенок.

Баровые установки на тракторах применяются для прокладки траншей под водопровод, газопровод и канализацию — везде, где требуется быстрая и аккуратная нарезка узкой траншеи без избыточного объёма земляных работ по сравнению с экскаваторным методом.

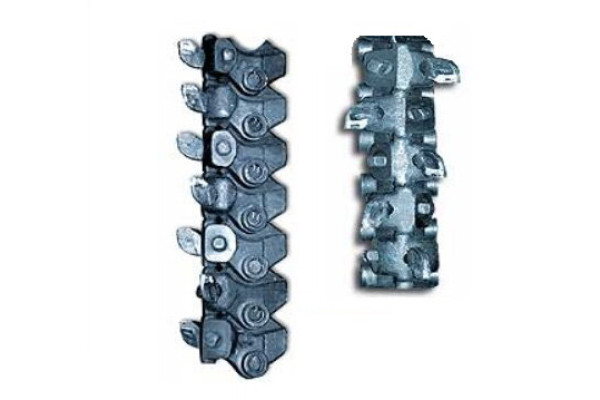

Как выбрать цепь под тип грунта

Тип резцов на цепи подбирается под конкретную категорию грунта. Для слабых, несвязных грунтов применяются пальчиковые резцы — они устанавливаются на более узкую цепь. Для твёрдых и плотных грунтов, включая мёрзлые участки, используются лопаточные резцы на широкой цепи — такая конструкция выдерживает повышенную нагрузку при разработке прочных пород.

Ширина цепи напрямую определяет ширину получаемой траншеи, поэтому подбор цепи на бару должен учитывать одновременно тип грунта на объекте и требуемые размеры траншеи под укладываемую коммуникацию.

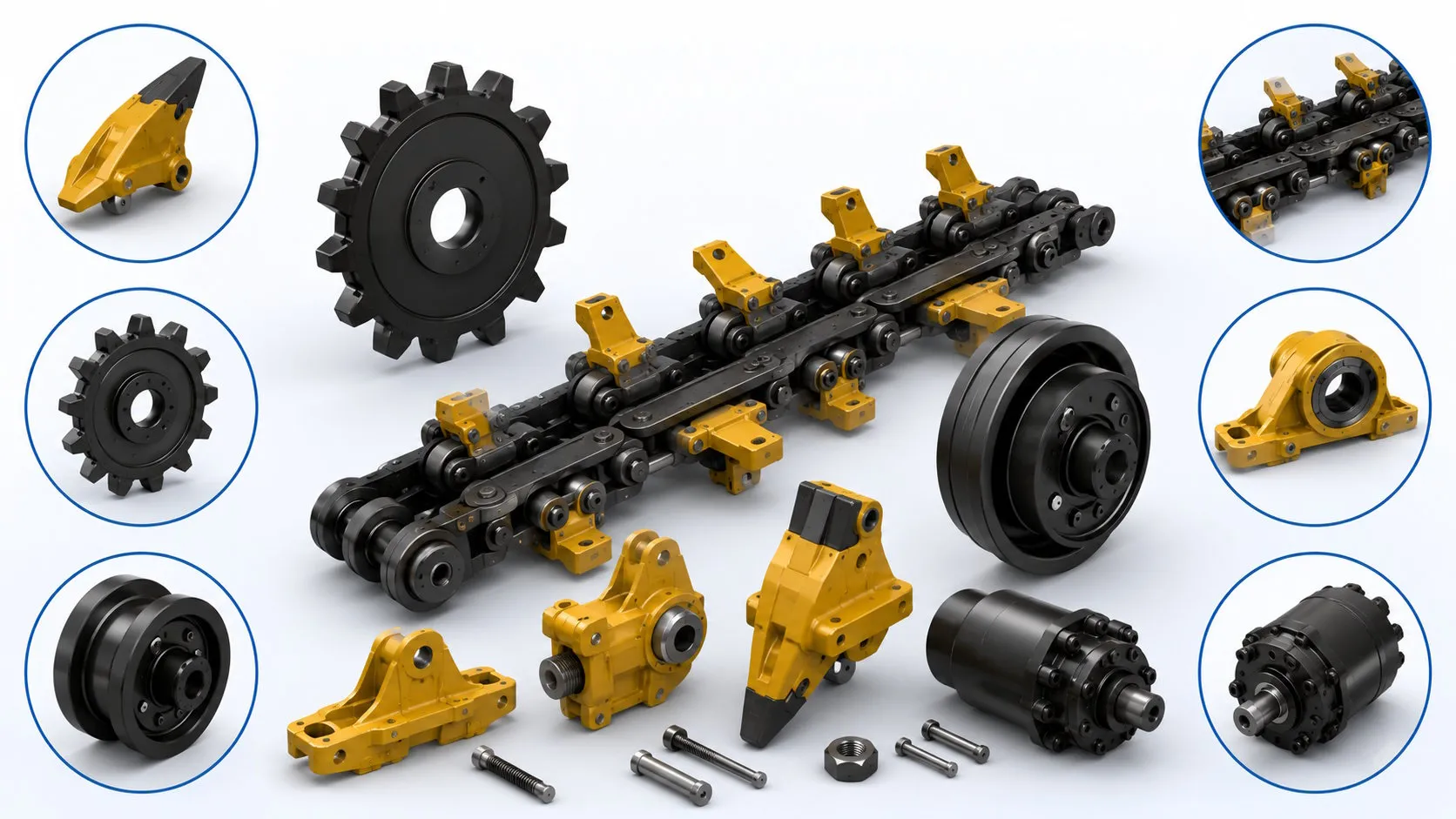

Запчасти для баровой установки

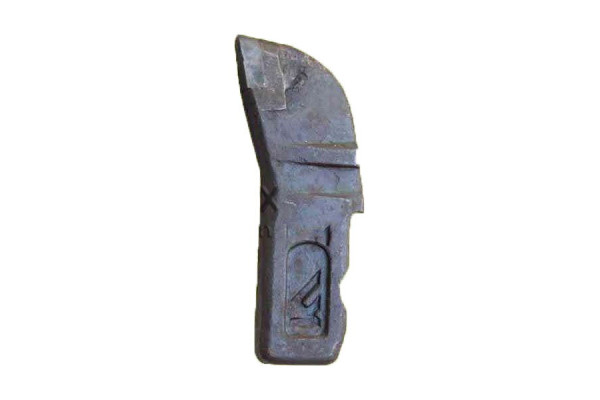

Основные расходные элементы — это резцы (зубки) с твердосплавной напайкой, непосредственно взаимодействующие с грунтом и подверженные абразивному износу. К расходным узлам также относятся звёздочки привода и натяжной ролик, компенсирующий провисание цепи по мере выработки шарниров. Своевременная замена изношенных элементов напрямую влияет на производительность установки и качество геометрии прорезаемой траншеи.

Подобрать запчасти на бару ЭЦУ, ЭТЦ можно под конкретную модель установки и тип грунта на объекте. Ознакомиться с конструкцией и устройством баровых установок в целом можно в разделе баровых установок каталога.

Копка траншей баровой установкой как услуга

Помимо покупки оборудования и запчастей, доступна услуга копки траншей и котлованов — она подходит для случаев, когда баровая установка нужна для разового объекта, а покупка собственного оборудования экономически нецелесообразна.

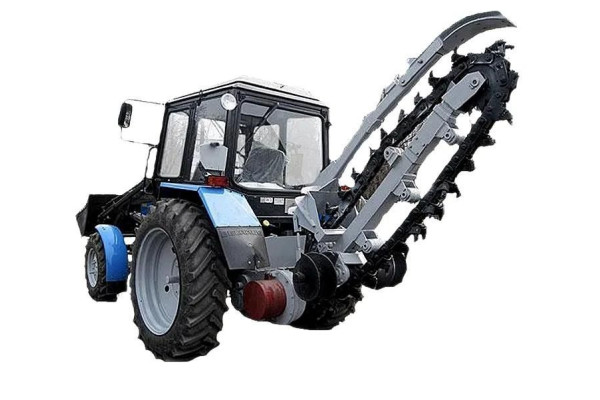

Аренда баровой установки и траншеекопателя

Для небольших или разовых объёмов земляных работ можно воспользоваться арендой траншеекопателя, грунтореза без покупки собственной баровой установки. Это снижает первоначальные затраты на объект, особенно если потребность в технике носит временный характер.

Как заказать баровую установку, цепи и запчасти в ТрубПолимерГрупп

Для оформления заказа свяжитесь с менеджерами ТрубПолимерГрупп через форму на сайте или по телефону: +38 (093) 346-23-38, +38 (063) 596-52-92. Режим работы: ПН-ПТ с 9:00 до 20:00, СБ-ВС — выходной. Специалисты помогут подобрать оптимальные параметры и рассчитают объём под конкретный объект.

FAQ

На какую глубину может копать траншею баровая установка на базе МТЗ?

Типовая глубина копания баровых установок на базе трактора МТЗ составляет около 1,5–1,8 метра, конкретное значение зависит от модели установки.

Какую цепь выбрать для твёрдых и мёрзлых грунтов?

Для твёрдых и мёрзлых грунтов применяются цепи с лопаточными резцами, рассчитанные на повышенную нагрузку. Для слабых, несвязных грунтов достаточно цепи с пальчиковыми резцами.

От чего зависит вес баровой установки?

Вес навесного оборудования зависит от ширины прорезаемой траншеи: для узких траншей масса узла составляет примерно 700–800 кг, для широких траншей — около 1,5 тонны.

Можно ли прорезать асфальт баровой установкой?

Да, при соответствующей комплектации резцов и цепи баровая установка способна прорезать асфальтовое покрытие и работать с мёрзлым грунтом.

Заключение

Технические параметры баровой установки — глубина и ширина копания, скорость работы, вес агрегата — определяют, насколько эффективно оборудование справится с конкретной задачей на объекте. Правильный выбор цепи под тип грунта и своевременная замена запчастей напрямую влияют на производительность работы. Подобрать баровую установку, цепи и запчасти под конкретный объект помогут специалисты ТрубПолимерГрупп.
