Как соединить ПВХ трубы: практическое руководство для быстрого и качественного монтажа трубопроводов

Для обустройства траншеи для ПВХ труб необходимо следовать нескольким рекомендациям:

Подготовка грунта

Для установки ПВХ трубы необходимо подготовить дно траншеи, чтобы уровень был ровным и поверхность была чистой и уплотненной. Подготовьте земельный участок путем удаления верхнего слоя земли (обычно это 20-30 см), используя лопаты и другие инструменты для копания земли. Затем тщательно уровняйте дно и уплотните его при помощи специальной техники.

Размер траншеи

Ширина траншеи должна соответствовать размеру трубы и защитных материалов (средняя ширина обычно составляет 60 см). Глубина траншеи также будет зависеть от типа трубы: для водопроводных труб её можно сделать на глубину от 0,8 до 1 м, для канализационных систем - до 1,5 м.

Соответствие глубины

Как уже упоминалось ранее, каждый тип ПВХ трубы имеет определенные требования по глубине заложения. Глубина копания зависит от климатических и геологических условий, например от морозостойкости почвы, уровня подземных вод и т.д. Чтобы избежать повреждений трубы в процессе эксплуатации, обязательно соблюдайте указанные требования.

Защитный слой

После укладки ПВХ трубы в траншею следует добавить слой песка или щебня (от 10 до 20 см) над трубой для её защиты от давления земли и корнями растений. Толщина этого слоя будет зависеть от типа земли и клматических условий.

Надежное крепление

Чтобы предотвратить перемещение или деформацию трубы при заполнении траншеи землей, необходимо использовать специальные крепления или подпорную конструкцию в соответствии с требованиями проекта.

Маркировка

После установки трубы необходимо отметить её местоположение на поверхности земли, это поможет быстро её обнаружить в будущем (если это понадобится). Можно использовать специальные стержни, штакетики или надписи на участке около траншеи для обозначения положения трубы.

Технология монтажа ПВХ труб. Раструб

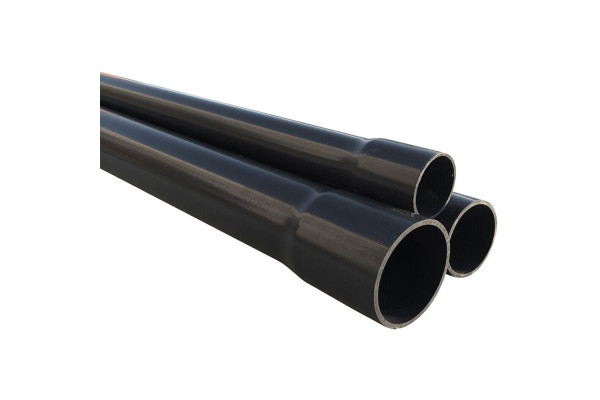

На заводе ПВХ труб и соединительных деталей к ним раструбы комплектуются неподвижными уплотнительными кольцами из резины. Это обеспечивает простой монтаж сетей из таких труб и гарантирует надежность соединений.

Технология монтажа ПВХ труб на основе раструбных соединений является одним из наиболее простых и эффективных способов создания герметичных сетей трубопроводов. Раструбы – это выступы на концах труб, которые служат для соединения различных элементов и комплектуются на заводе неподвижными уплотнительными кольцами из резины.

Перед началом монтажных работ следует очистить концы труб от загрязнений и остатков оболочки, а также проверить целостность уплотнительных колец. Затем на раструбы и кольца следует нанести специальную смазку, чтобы обеспечить легкость соединения и избежать повреждений при смещении труб друг относительно друга.

Далее необходимо вставить конец одной трубы в раструб другой, обеспечив плотное соединение нажимом. Для надежности конечные соединения фиксируются клеем, который наносится на конец трубы перед вставкой в раструб. После монтажа всей сети труб её следует проверить на герметичность и прочность.

Технология монтажа ПВХ труб на основе раструбных соединений имеет широкое применение в строительстве, промышленности и бытовых условиях. Она отличается высокой надежностью и простотой установки, что позволяет ускорить процесс монтажа и снизить затраты на укладку трубопроводов.

Таким образом, технология монтажа ПВХ труб на основе раструбных соединений отличается простотой, быстротой и высокой надежностью получаемых конструкций. Она применяется в различных отраслях промышленности, жилищно-коммунальном хозяйстве и строительстве.

Надеюсь, что расшифровка каждого пункта помогла Вам получить более полное представление об обустройстве траншеи для ПВХ труб. Если возникнут ещё какие-то вопросы, обращайтесь.

Соединения фланцевые

Для фланцевого соединения труб из ПВХ применяют чугунные фланцы с резиновыми прокладками. Для образования соединения необходимо обрезать трубу в месте, где будет размещен фланец. При этом поверхность среза должна быть гладкой и без заусенец, однако делать фаску не требуется. Сначала на трубу надевают свободный чугунный фланец, а затем – резиновую прокладку, при этом выступ прокладки от среза трубы должен составлять 10 мм. Затем чугунный фланец надвигают на резиновую прокладку и соединяют с помощью болтов и соответствующего фланца. При затягивании болтов необходимо равномерно распределить усилие, без излишних напряжений. Данные по параметрам усилий затягивания болтов указаны в соответствующей таблице.

Ремонтная муфта

Ремонтные муфты изготавливаются для ремонта и соединения напорных и безнапорных труб из ПВХ. При установке муфты необходимо обрезать трубы таким образом, чтобы расстояние между ними было не более 50 мм. Затем муфту нужно прижать к месту стыка труб таким образом, чтобы ее центр располагался на стыке, и отметить ее положение на трубах. После этого необходимо нанести смазку на концы труб и на резиновые кольца внутри ремонтной муфты. Затем следует полностью надеть муфту на одну из труб, совместить обе трубы и сместить муфту до отметки на вторую трубу.
