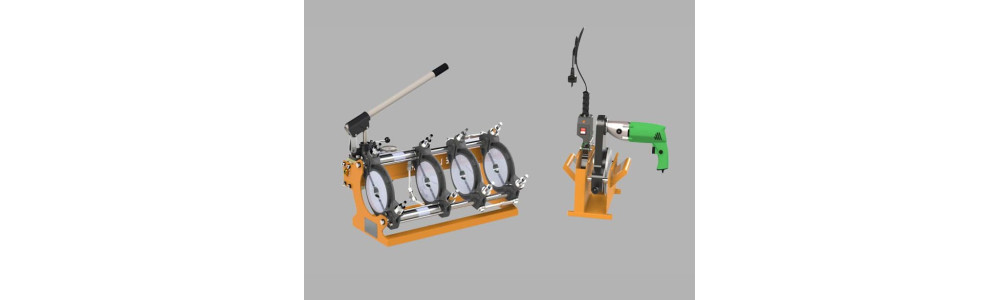

Стыковая сварочная машина - что это?

Аппарат стыковой сварки - это неотъемлемое оборудование для соединения труб и фитингов из различных материалов, таких как ПЭНД, ПП, ПВДФ, с диаметром от 40 до 2800 мм и рабочим давлением до 4-32 бар. Соответствуя международным стандартам ISO 12176-1, этот аппарат обеспечивает мощную, простую и серийную сварку с минимальным временем настройки.

Простота использования - вот одна из ключевых характеристик этого оборудования, благодаря его легкой конструкции. Максимальное рабочее давление составляет 150 бар, что делает его идеальным выбором для работы при широком диапазоне температур окружающей среды, от -10 до +40 градусов Цельсия.

ТрубПолимерГрупп гордится предоставлением высококачественного оборудования для стыковой сварки, которое обеспечивает простоту и безопасность в использовании в любых условиях. Наше оборудование разработано для эффективной работы даже в самых сложных условиях, и мы гарантируем высокое качество каждого изготовленного аппарата.

Объяснение метода стыковой сварки

Метод стыковой сварки, реализуемый при помощи специальной машины, является одним из наиболее распространенных и востребованных методов сварки. Важно отметить, что для его применения необходимо наличие квалифицированного наблюдателя-эксперта. Каждый этап процесса, как до, так и во время сварки, должен быть документирован для обеспечения надлежащего контроля качества.

Метод стыковой сварки представляет собой процесс, при котором концы свариваемых труб обрезаются и прижимаются друг к другу под определенным давлением и температурой, которые поддерживаются на машине для стыковой сварки.

Перед началом процесса необходимо внимательно проверить погодные условия (не менее +5 градусов) и выполнить сварку в помещении при неблагоприятных погодных условиях, таких как дождь или холод. В случае подходящих погодных условий, сварка может быть выполнена и на открытой местности. Перед реальным началом работы важно создать тестовое поле и проверить правильность всех предварительно установленных параметров.

Так как данная работа требует высокого уровня навыков и профессионализма, персонал, осуществляющий сварку, должен быть хорошо обучен и иметь соответствующую сертификацию.

Применение метода стыковой сварки

Сварка встык представляет собой процесс сплавления труб, подготовленных заранее, путем соединения их вместе с использованием тепла и давления.

В этом методе, после подбора труб и фитингов одинакового диаметра и толщины стенки, настраиваются времена нагрева и охлаждения.

• Перед началом процесса трубы обрезаются, чтобы обеспечить чистоту и целостность рабочей области, после чего поверхность тщательно очищается.

• Затем концы труб, где будет выполнен сварной шов, нагреваются до температуры плавления и прижимаются друг к другу под давлением.

• Настройка параметров температуры и давления для каждой трубы и фитинга является критическим шагом, поскольку неправильные параметры могут негативно повлиять на химическую и физическую структуру сваренных деталей.


Хотя процесс стыковой сварки не является сложным, он требует полного внимания и осторожности. Во время работы следует избегать контакта с нагревающимися трубами, чтобы предотвратить возможные травмы, а также нежелательные дефекты в сваренных деталях.

Машины для стыковой сварки: Основные аспекты и качество

Машины для стыковой сварки представляют собой неотъемлемый элемент процесса применения метода стыковой сварки. Качество этих машин прямо влияет на качество сварки и общую эффективность процесса. Отсутствие или несовершенство какой-либо из частей машины может серьезно затруднить или даже остановить процесс сварки, что приведет к потере времени и ресурсов. При выборе машин для стыковой сварки необходимо обеспечить высокое качество и надежность оборудования.

Мы, в ТрубПолимерГрупп, гарантируем производство машин для стыковой сварки самого высокого качества. Наши машины разработаны с учетом всех технических требований и обеспечивают надежное и эффективное выполнение сварочных работ. Каждая деталь наших машин тщательно подобрана и протестирована, чтобы обеспечить идеальную совместимость и производительность.

Обычно машины для стыковой сварки состоят из следующих основных частей: корпуса, триммера, нагревателя, блока управления и кожуха. Важно, чтобы каждая из этих частей была безупречно исполнена и готова к использованию. Надлежащее обслуживание и техническая проверка машин перед использованием обеспечат эффективность и безопасность процесса сварки.

Корпус аппарата стыковой сварки: Надежность и Функциональность

Корпус машины для стыковой сварки играет ключевую роль в обеспечении устойчивости и эффективности процесса сварки. Этот компонент оборудования оснащен двумя подвижными и двумя фиксированными зажимами, которые обеспечивают надежное крепление и центрирование свариваемых пластиковых труб.

Система гидравлического давления прикладывает силу к корпусу машины, обеспечивая стабильное управление и плавное движение в процессе сварки. Движение подвижных зажимов контролируется двумя поршнями на несущем валу, которые направляются согласно требуемым параметрам для выполнения сварочной операции.

Перед применением машины для стыковой сварки необходимо провести тщательную проверку экспертом, чтобы убедиться в ее пригодности и исправности для дальнейшего использования.

Триммер для аппарата стыковой сварки: Идеальная Подготовка перед Сваркой

Триммер для стыковой сварки обеспечивает профессиональную подготовку свариваемых труб, обеспечивая создание чистой и параллельной поверхности перед процессом нагрева. Этот важный компонент машины для стыковой сварки оснащен двумя вращающимися лезвиями, расположенными на правой и левой сторонах, которые удаляют заусенцы и обеспечивают идеальную поверхность для сварки.

Вращательное движение триммера обеспечивается мотором и редуктором, что гарантирует эффективное и точное удаление лишних элементов трубы перед нагревом. Важно, чтобы во время работы триммера не возникало никаких проблем, так как чистая и гладкая область сварки является ключевым условием для успешного выполнения стыкового шва.

Перед использованием триммера необходимо провести дополнительные проверки, чтобы убедиться в его исправности и надежности, гарантируя безупречное качество подготовки перед сварочным процессом.

Нагреватель для аппарата стыковой сварки: Точная Подготовка для Соединения Труб

Нагреватель в машине для стыковой сварки играет ключевую роль в подготовке стыковых поверхностей труб, придавая им необходимую шероховатость для соединения. Этот элемент осуществляет нагревание труб с помощью нагревательной плиты, настраиваемой при помощи цифрового термостата, что обеспечивает точное управление температурой.

Учитывая различия в температуре плавления разных материалов, важно иметь возможность регулировать температуру нагревателя в соответствии с конкретными требованиями материала. Перед использованием машины необходимо провести тщательную проверку и обеспечить регулярное техническое обслуживание, чтобы гарантировать надежную и эффективную работу.

Блок управления для аппарата стыковой сварки: Ключ к Слаженной Работе

Блок управления в машине для стыковой сварки электрически и гидравлически управляет всеми основными функциями. Этот блок передает электроэнергию на нагреватель и триммер, а также контролирует гидравлическое давление на главную машину.

Управление блоком осуществляется при помощи ручного управления, оснащенного четырьмя кнопками и переключателем. Кнопки управляют перемещением зажимов, а переключатель активирует триммер. Надежная работа машины для стыковой сварки зависит от правильной работы блока управления, поэтому перед использованием его необходимо тщательно проверить.

Метод работы аппарата стыковой сварки: Эффективность и Гибкость

Основным требованием для работы аппарата стыковой сварки является доступ к электричеству с напряжением 380 В. Однако это напряжение может варьироваться в зависимости от конфигурации и размеров машины. Возможно использование напряжения от 220 В в соответствии с запросами пользователя, что обеспечивает высокую производительность и эффективность работы.

Области применения машины для стыковой сварки

Машины для стыковой сварки широко используются в различных областях благодаря своей эффективности и универсальности. Они обеспечивают надежное соединение пластиковых труб из материалов PE, PP, PVDF и других фитингов. Это особенно важно в областях, где требуется перенос жидкостей, таких как сточные воды, чистая вода и морские выбросы.

Машины для стыковой сварки с ЧПУ (частотно-преобразовательным управлением) позволяют сваривать трубы с давлением до 32 бар и диаметром от минимальных 40 мм до максимальных 2800 мм. Благодаря своей технологической оснастке, они обеспечивают надежное и долговечное соединение.

Уникальные особенности машины для стыковой сварки ТрубПолимерГрупп

Машины для стыковой сварки ТрубПолимерГрупп отличаются высокой производительностью и надежностью благодаря специальной конструкции и инновационным технологиям. Использование системы нагрева позволяет длительное время поддерживать соединяемую деталь в необходимых условиях без риска контакта с жидкостью, обеспечивая безупречное качество сварки.

Типы Машин для Стыковой Сварки: Разнообразие и Применение

Машины для стыковой сварки бывают трех типов: полностью гидравлические, полугидравлические (наиболее предпочтительные) и ручные. Этот ассортимент позволяет выбрать подходящую модель в зависимости от потребностей и условий работы.

Модельный Ряд и Диапазон Диаметров

Машины для стыковой сварки доступны в различных моделях, способных работать с трубами разного диаметра. Начиная от машин для стыковой сварки диаметром 40-160 мм и заканчивая моделями для диаметров от 1000 до 2000 мм, они охватывают широкий спектр рабочих задач.

Технические Характеристики и Производительность

Технические характеристики машин для стыковой сварки варьируются в зависимости от общего потребления электроэнергии, рабочего давления и требуемой мощности генератора. Они соответствуют международным стандартам, таким как DVS 2207-1, DVS2207-11, ISO 21307, обеспечивая мощную, простую и последовательную работу с кратчайшей операционной настройкой.

Применение в Различных Отраслях

Машины для стыковой сварки находят применение в различных отраслях благодаря своей эффективности и надежности. Они обеспечивают надежное и долговечное соединение труб из различных материалов, таких как PE, PP, PVDF, а также других фитингов.

Машина для Стыковой Сварки HDPE

Метод стыковой сварки с использованием машин для стыковой сварки HDPE широко применяется в промышленности. Материал HDPE представляет собой прочный и гибкий материал, который становится все более популярным благодаря своей прочности и легкости.

Машина для Стыковой Сварки с ЧПУ

Машины для стыковой сварки с ЧПУ обеспечивают автоматическое соединение труб без необходимости регулировки диаметра. Они состоят из корпуса, триммера, нагревателя, блока управления и кожуха, предоставляя удобство и эффективность в работе.

Разнообразие Моделей Машин для Стыковой Сварки

Машины для стыковой сварки представлены в трех основных типах: полностью гидравлические, полугидравлические (чаще всего используемые) и ручные. Разнообразие моделей начинается с гидравлической машины для стыковой сварки пластиковых труб W160 и продолжается до гидравлической машины для стыковой сварки пластиковых труб W2800. Размеры машин варьируются в зависимости от диаметра труб:

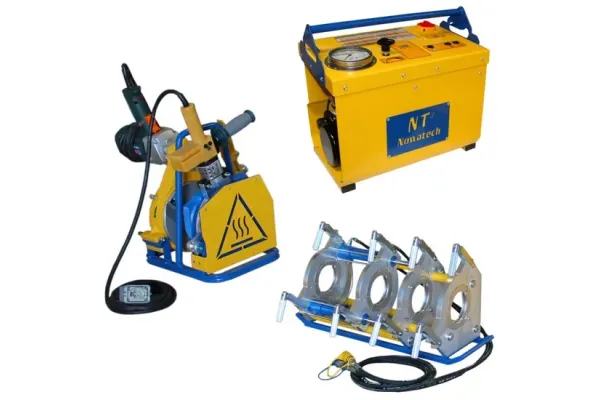

• 40-160 мм: 160 Сварочный аппарат для стыковой сварки
• 75-250 мм: Машина для стыковой сварки 250
• 90–315 мм: Машина для стыковой сварки 315
• 160-400 мм: Машина для стыковой сварки 400
• 180-500 мм: Машина для стыковой сварки 500
• 315–630 мм: Машина для стыковой сварки 630
• 500-800 мм: Машина для стыковой сварки 800

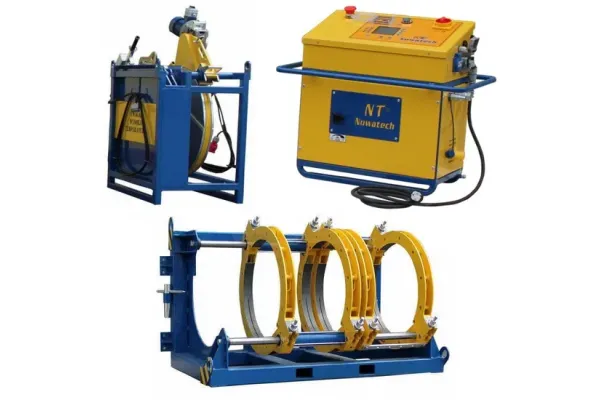

• 630-1000 мм: Машина для стыковой сварки 1000
• 710-1200 мм: 1200 Сварочный аппарат для стыковой сварки
• 1000-1600 мм: Машина для стыковой сварки 1600
• 1600-2000 мм: 2000 Сварочный аппарат для стыковой сварки

Гидравлическая мощность различается в зависимости от модели: например, у гидравлической машины для стыковой сварки пластиковых труб W160 она составляет 220 В – 0,55 кВт, в то время как у гидравлической машины для стыковой сварки пластиковых труб W2800 она составляет 380 В – 4 кВт.

Для более подробного знакомства с различными моделями машин для стыковой сварки, мы представили несколько примеров в нашей статье.

Обеспечиваемые Производителем Опции

Чтобы помочь в выборе подходящей модели, мы предоставляем примеры различных машин для стыковой сварки и подробные технические характеристики. Наши машины обладают высокой производительностью и надежностью, что делает их идеальным выбором для различных рабочих задач.
