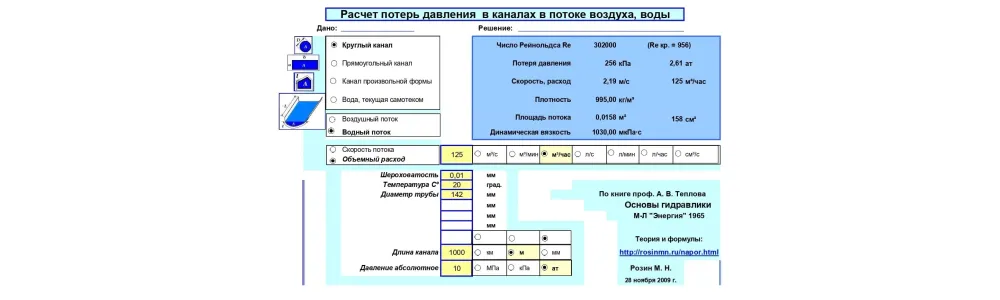

Определение потерь давления, скорости и объема потока воды в полиэтиленовых трубах

Расчет потерь давления при различных скоростях и объемных расходах воды в пластиковых трубопроводах

Измерение потока жидкости в трубопроводах - очень важная задача, которая необходима для эффективного управления и экономии воды. Различные параметры жидкости, такие как скорость течения и объемный расход, могут влиять на давление в трубах, приводить к потере энергии и снижению эффективности системы.

При использовании пластиковых трубопроводов стоит обращать внимание на особенности их конструкции и возможных потерь. Рассмотрим основные принципы расчета потерь давления при движении жидкости через полиэтиленовые трубы.

Основные компоненты потерь

Потери в пластиковых трубопроводах могут быть поделены на несколько составляющих:

• Потери из-за трения, вызванные контактом стенок труб с движущейся жидкостью. Такие потери зависят от многих параметров, таких как геометрия трубы, размер частиц в жидкости, скорость движения и вязкость.
• Потери, вызванные изменением гидравлического радиуса трубы. Эти потери связаны с увеличением или уменьшением размера трубы в зависимости от области качественного перемещения жидкости.
• Потери в зоне изгибов и транзисторных секциях. В местах перехода от одного размера трубы к другому, происходит неоднородное распределение давления, что приводит к возникновению потерь.
• Потери при смене направления течения жидкости.


Расчет потерь

Расчет потерь давления может быть выполнен с помощью формул, которые учитывают различные параметры жидкости и геометрию трубопровода. Наиболее распространенной является формула Дарси-Вайсбаха:

H = f*(L/d)*(V^2/2g)

где H - потеря напора, L - длина трубы, d - диаметр трубы, V - скорость потока, g - ускорение свободного падения, f - коэффициент трения (передается для каждого материала).

Формула Дарси-Вайсбаха может быть использована для расчета потерь в трубопроводах различного диаметра и материала, что позволяет выбрать оптимальный диаметр и материал для конкретной системы.

Важно отметить, что приведенные выше параметры и формулы могут быть уточнены в зависимости от конкретной системы и условий эксплуатации.

І. Методика расчета потерь давления и скорости потока.

Для расчета потерь давления и скорости потока в пластмассовых водопроводных трубах необходимо внести исходные данные:

1. Диаметр трубы (D) в метрах или миллиметрах.

2. Расход жидкости через трубу (Q) в кубических метрах в секунду.
3. Вязкость жидкости (µ) в Па * с.
4. Длина трубопровода (L) в метрах.
5. Коэффициент шероховатости внутренней поверхности трубы (ε).
6. Геометрическая форма и степень изгиба трубы (если есть).

Потери давления в пластмассовых трубах могут быть определены следующим образом:

ΔP = f * (L/D) * ρ * (V^2/2)

где ΔP - потери давления, f - коэффициент сопротивления, ρ - плотность жидкости, V - скорость потока.

Коэффициент сопротивления зависит от коэффициента шероховатости, режима потока и геометрии трубы и может быть определен экспериментально или расчетно с использованием специальных таблиц и графиков.

Скорость потока также может быть определена по формуле:

V = Q / (π * D^2 / 4)

ІІ. Методика расчета потерь давления и объемного расхода.

Для расчета потерь давления и объемного расхода в пластмассовых водопроводных трубах необходимо внести исходные данные:

1. Диаметр трубы (D) в метрах или миллиметрах.

2. Расход жидкости через трубу (Q) в кубических метрах в секунду.
3. Вязкость жидкости (µ) в Па * с.
4. Длина трубопровода (L) в метрах.
5. Коэффициент шероховатости внутренней поверхности трубы (ε).
6. Геометрическая форма и степень изгиба трубы (если есть).

Потери давления можно определить по формуле:

ΔP = f * (L/D) * ρ * (V^2/2)

где ΔP - потери давления, f - коэффициент сопротивления, ρ - плотность жидкости, V - скорость потока.

Коэффициент сопротивления зависит от коэффициента шероховатости, режима потока и геометрии трубы и может быть определен экспериментально или расчетно с использованием специальных таблиц и графиков.

Объемный расход можно определить по формуле:

Q = (π * D^2 / 4) * V

где Q - объемный расход, D - диаметр трубы, V - скорость потока.

Если известны потери давления и объемный расход, то скорость потока можно выразить следующей формулой:

V = 2ΔP / (f * ρ * D * (1 - (D / 4L)^2))^(1/2)

И как вывод

При проектировании и эксплуатации трубопроводов из пластиковых материалов необходимо учитывать возможные потери давления, вызванные трением, изменением гидравлического радиуса и потерями в зоне изгибов. Расчет потерь можно выполнить с помощью формул Дарси-Вайсбаха или других формул, которые учитывают различные параметры жидкости и геометрию труб. Это позволяет определить оптимальный диаметр и материал для максимально эффективной системы.
