Стыковая или электромуфтовая сварка: как выбрать способ соединения труб ПЭ

Для соединения труб из полиэтилена применяются два основных способа сварки — стыковая и электромуфтовая (терморезисторная). Это не конкурирующие технологии, а взаимодополняющие решения: каждая подходит для определённых условий монтажа, диаметров труб и марок сырья.

Как устроена стыковая сварка труб ПЭ

Стыковая сварка — это соединение труб путём нагрева их торцов специальным нагревательным диском (зеркалом) с последующим прижимом краёв друг к другу под давлением. После остывания шов образует единую монолитную конструкцию без дополнительных соединительных элементов.

• Применяется для труб диаметром примерно от 32 до 1600 мм в зависимости от модели сварочного аппарата
• Требует точного торцевания концов труб и ровной рабочей поверхности перед сваркой
• Не рекомендуется для труб с толщиной стенки менее 4,5 мм
• Соединяемые трубы должны быть одного диаметра и, как правило, одной марки полиэтилена

Как устроена электромуфтовая (терморезисторная) сварка

Электромуфтовая сварка выполняется с помощью фитинга со встроенным нагревательным элементом — закладным нагревателем. На контакты фитинга подаётся электрический ток, нагревательная спираль разогревается и сплавляет материал трубы с материалом фитинга, образуя герметичное соединение.

• Позволяет соединять трубы с разным SDR и даже разных марок полиэтилена — например, ПЭ80 и ПЭ100
• Не образует внутреннего грата (наплыва расплавленного материала внутри трубы), благодаря чему сохраняется полное проходное сечение
• Подходит для работы в стеснённых условиях — траншеях, колодцах, узких каналах
• Позволяет выполнять соединения не только в горизонтальной плоскости, но и под углом, на вертикальных и наклонных участках

Сравнение стыковой и электромуфтовой сварки

Когда выбрать стыковую сварку

Стыковая сварка эффективна на открытых протяжённых участках — при прокладке магистральных водопроводов, газопроводов и других сетей, где есть достаточное пространство для размещения сварочного аппарата с центратором. Поскольку метод не требует дополнительных соединительных элементов, он снижает общую стоимость работ на больших объёмах монтажа. Подробные параметры режимов сварки по диаметрам труб приведены в таблице сварки ПЭ, ПНД труб.

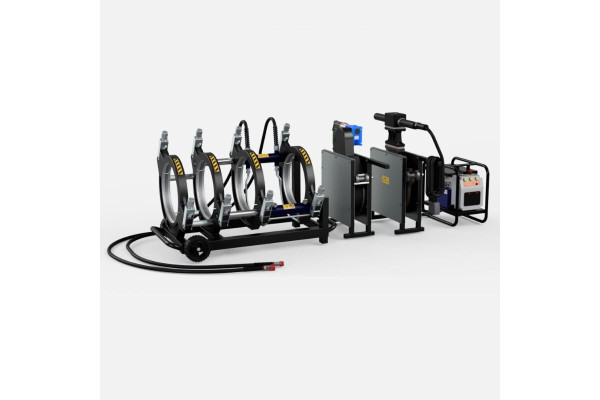

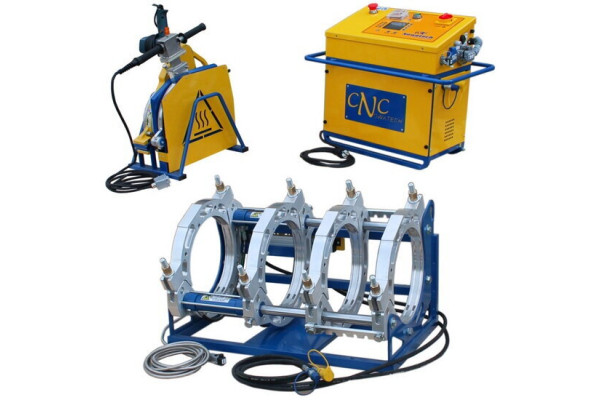

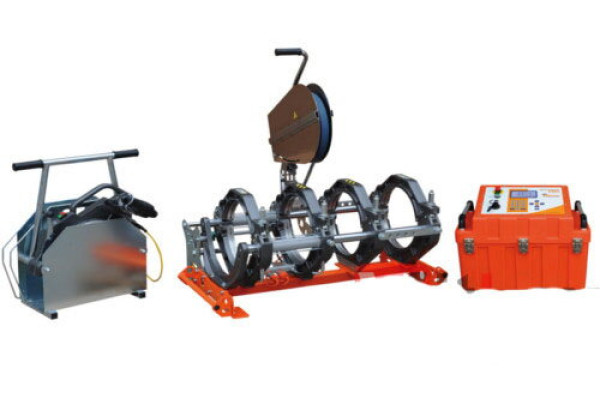

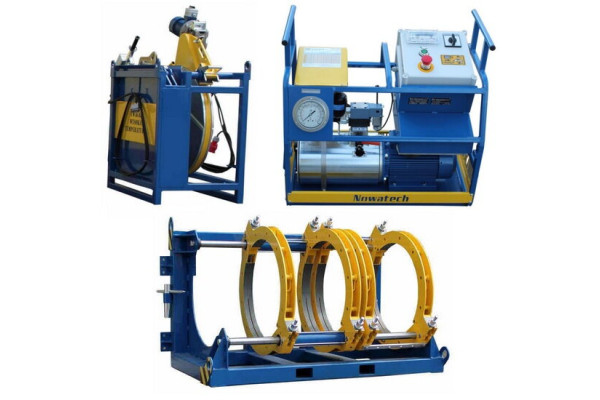

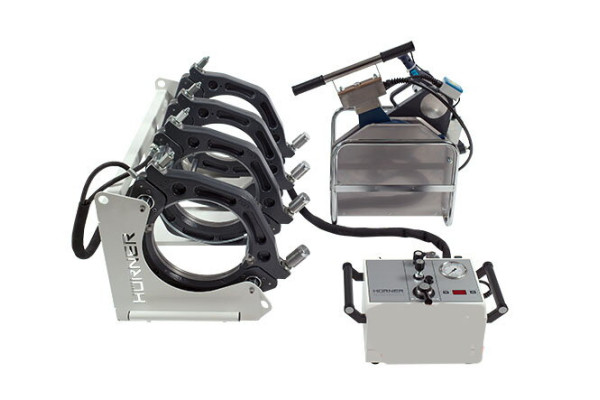

Для стыковой сварки труб ПЭ применяются стыковые сварочные аппараты. Подбор конкретной модели зависит от диапазона диаметров труб на объекте.

Когда выбрать электромуфтовую сварку

Электромуфтовая сварка незаменима при монтаже в стеснённых условиях — траншеях, колодцах, узких каналах, где невозможно разместить громоздкое стыковое оборудование. Метод также применяется при ремонте действующих сетей, врезках в существующий трубопровод и в случаях, когда нужно соединить трубы разных марок полиэтилена или разного SDR.

Для электромуфтовой сварки труб ПЭ применяются терморезисторные сварочные аппараты (электромуфтовые). Выбор модели зависит от диапазона диаметров фитингов, с которыми предстоит работать.

Соединение труб без сварки

В случаях, когда сварное соединение не требуется — например, для временных или ремонтных участков сети — трубы ПЭ можно соединять разъёмным способом с помощью компрессионных фитингов. Такой способ соединения не требует сварочного оборудования и позволяет при необходимости разобрать соединение.

Как заказать сварочное оборудование в ТрубПолимерГрупп

Для оформления заказа свяжитесь с менеджерами ТрубПолимерГрупп через форму на сайте или по телефону. Специалисты помогут подобрать оптимальные параметры и рассчитают объём под конкретный объект.

FAQ

Можно ли соединить электромуфтовой сваркой трубы разных марок — ПЭ80 и ПЭ100?

Да, электромуфтовая сварка позволяет соединять трубы разных марок полиэтилена и разного SDR, что невозможно при стыковой сварке, где соединяемые трубы должны быть одной марки и одного диаметра.

Какой способ сварки дешевле — стыковой или электромуфтовый?

Стыковая сварка не требует дополнительных соединительных элементов, что снижает стоимость работ на протяжённых участках. Электромуфтовая сварка требует применения фитингов с закладным нагревателем, что увеличивает расходы на расходные материалы, но обеспечивает большую гибкость монтажа.

Можно ли использовать стыковую сварку в колодце или узкой траншее?

Стыковая сварка требует достаточного пространства для размещения сварочного аппарата с центратором, поэтому в стеснённых условиях — колодцах, узких траншеях — обычно применяется электромуфтовая сварка.

Образуется ли внутренний наплыв (грат) при электромуфтовой сварке?

Нет, при электромуфтовой сварке внутренний грат не образуется, благодаря чему сохраняется полное проходное сечение трубы и пропускная способность сети.

Заключение

Стыковая и электромуфтовая сварка решают одну задачу — герметичное соединение труб ПЭ — но в разных условиях. Стыковой способ подходит для открытых протяжённых участков и труб одной марки, электромуфтовый — для стеснённых условий, ремонта сетей и соединения труб разных марок и SDR. Подобрать подходящее сварочное оборудование под конкретный объект помогут специалисты ТрубПолимерГрупп.
