Как рассчитать грузоподъёмность понтона из ПНД труб: формула и таблица

Грузоподъёмность понтона определяет, какой суммарный вес сможет удержать плавучая конструкция без критической осадки. Для трубных понтонов из ПНД (полиэтилен высокой плотности) расчёт строится на законе Архимеда и зависит от диаметра трубы, её длины и степени погружения в воду.

Закон Архимеда как основа расчёта

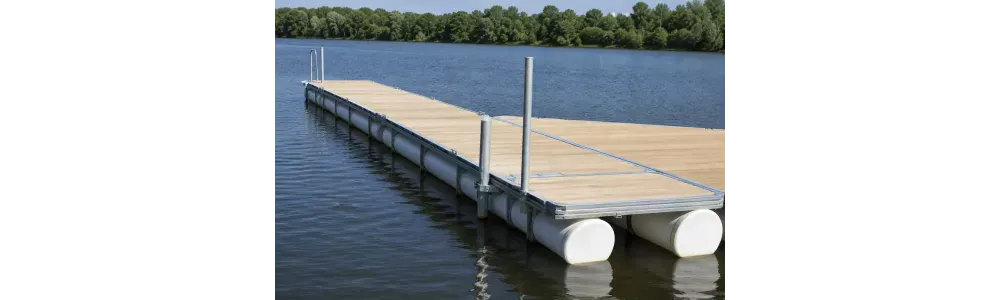

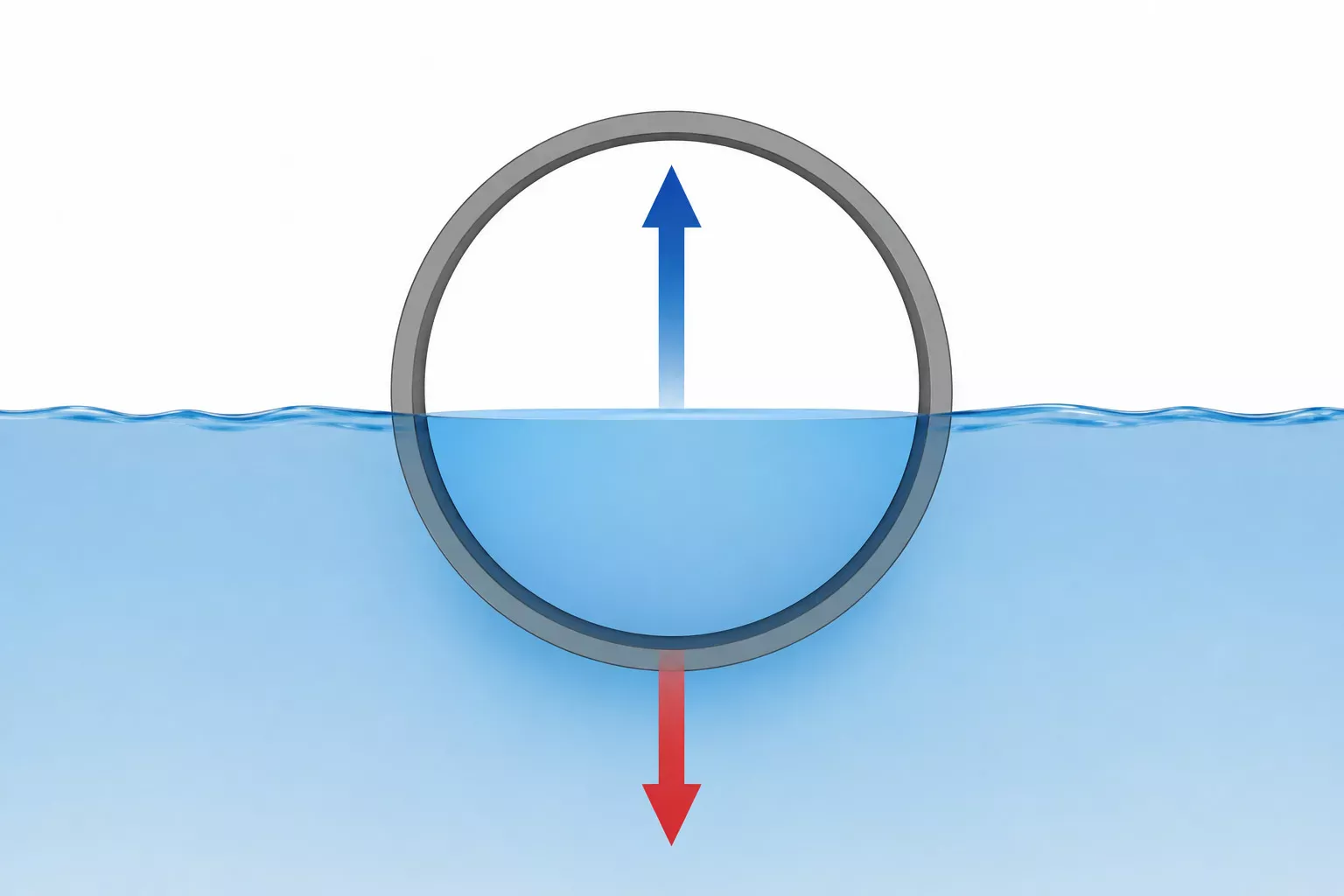

Плавучая труба вытесняет объём воды, соответствующий погружённой части. Выталкивающая сила равна весу этой вытесненной воды. Грузоподъёмность понтона — это выталкивающая сила за вычетом собственного веса конструкции.

Общая формула грузоподъёмности трубного понтона:

ГП = V × ρ − m

где ГП — грузоподъёмность (кг), V — объём погружённой части трубы (м³), ρ — плотность воды (1000 кг/м³ для пресной воды, 1025 кг/м³ для морской), m — собственная масса трубы (кг).

Объём погружённой части трубы круглого сечения при полном погружении: V = π/4 × D² × L, где D — наружный диаметр (м), L — длина трубы (м). При погружении на 50% диаметра (рабочее положение большинства понтонов): V = π/8 × D² × L.

Как правильно задать степень погружения

Рабочая степень погружения понтонной трубы влияет не только на грузоподъёмность, но и на остойчивость и запас плавучести конструкции. На практике принято рассчитывать понтон так, чтобы при максимальной нагрузке труба погружалась не более чем на 50% диаметра — это обеспечивает достаточный надводный борт и устойчивость при волнении. Для закрытых спокойных водоёмов (пруды, малые реки) допускается погружение до 60–70%, для открытых водоёмов с волнением рекомендуется ограничиваться 40–50%.

Таблица грузоподъёмности трубных понтонов из ПНД по диаметрам

Значения рассчитаны для пресной воды (ρ = 1000 кг/м³) и труб из ПНД плотностью 950 кг/м³. Длина трубы — 1 метр. SDR51 — типовое стандартное размерное отношение для понтонных труб (тонкостенная, максимальная плавучесть при минимальном собственном весе).

Для морской воды значения грузоподъёмности будут на 2,5% выше за счёт большей плотности воды.

Пример расчёта понтона для причала

Задача: рассчитать количество труб диаметром 500 мм длиной 6 м для причала, на котором должны находиться 3 человека с оборудованием — суммарная нагрузка 600 кг, плюс собственный вес настила и рамы 200 кг. Итого: 800 кг.

Из таблицы: труба Ø500 мм длиной 1 м при погружении на 50% выдерживает 83,8 кг. Труба длиной 6 м: 83,8 × 6 = 502,8 кг. Одна труба не покрывает нагрузку 800 кг. Две трубы по 6 м: 502,8 × 2 = 1005,6 кг — достаточно с запасом около 25%. Именно такой запас рекомендуется закладывать в расчёт, чтобы учесть динамические нагрузки при волнении и неравномерное распределение веса.

На что ещё обратить внимание при расчёте

• Трубы ПНД выдерживают отрицательные температуры до −50°C без потери плавучести, поэтому понтоны из них не требуют обязательного демонтажа на зиму, но при погружении более чем на 40–50% их нужно очищать от снега во избежание вмерзания
• Срок службы трубных понтонов из HDPE составляет не менее 50 лет благодаря устойчивости к коррозии, ультрафиолету и агрессивным средам
• При расчёте для открытых водоёмов с волнением дополнительно учитываются волновая нагрузка и ветровое давление на настил
• Соединение труб в понтонную конструкцию выполняется с помощью металлических хомутов-брекетов или специализированных соединительных элементов

Как заказать понтонные трубы ПНД в ТрубПолимерГрупп

Для оформления заказа свяжитесь с менеджерами ТрубПолимерГрупп через форму на сайте или по телефону: +38 (093) 346-23-38, +38 (063) 596-52-92. Режим работы: ПН-ПТ с 9:00 до 20:00, СБ-ВС — выходной. Специалисты помогут подобрать оптимальный диаметр и рассчитают количество труб под конкретный объект.

Заключение

Расчёт грузоподъёмности понтона из ПНД труб сводится к применению закона Архимеда: объём погружённой части трубы умножается на плотность воды, из результата вычитается собственная масса трубы. Для рабочего проектирования рекомендуется принимать погружение 50% и закладывать запас грузоподъёмности 20–25% сверх расчётной нагрузки. Ознакомиться с полным ассортиментом понтонных труб ПНД и доступными диаметрами можно в разделе понтонов из ПНД труб.
