Сварочный аппарат для электромуфтовой сварки - это инновационное устройство

Электромуфтовый сварочный аппарат — специализированное устройство для соединения труб из полиэтилена (ПЭНД/ПЭ), полипропилена (ПП) и ПВДФ с использованием электросварных фитингов с закладными нагревательными элементами. Аппарат подаёт ток заданных параметров на спираль внутри фитинга, которая расплавляет пластик — после охлаждения формируется монолитное неразборное соединение.

Принцип работы аппарата для электромуфтовой сварки

Внутри электросварных муфт и фитингов встроены металлические спирали — закладные нагреватели. Сварочный аппарат подключают к контактным выводам фитинга и подают ток определённой силы и напряжения. Спираль нагревается, расплавляя пластик на внутренней поверхности фитинга и на наружной поверхности трубы. После охлаждения материалы диффундируют и образуют единый монолит: плотность пластика в месте шва идентична цельному участку трубопровода.

Современные аппараты для электромуфтовой сварки оснащены компьютерным управлением. Оператор сканирует штрих-код на фитинге — аппарат автоматически считывает параметры: напряжение, время сварки и охлаждения. Сам процесс ведётся без участия человека. По завершении данные записываются в память устройства и могут быть выгружены для формирования сварочного протокола — требование стандартов DVS 2207-1, DVS 2207-11, ISO 21307, ISO 12176-1.

Технические характеристики

Аппараты для электромуфтовой сварки работают от сети 220 В. Диапазон рабочего тока — от 0 до 90–120 А в зависимости от модели, что позволяет варить фитинги диаметром от 20 до 1200 мм. Рабочий диапазон температур окружающей среды: от −15 °C до +60 °C.

Конструктивно аппарат включает трансформатор, блок управления с микропроцессором, регуляторы тока и напряжения, измерительные приборы, световые индикаторы процесса, защиту от перегрева и короткого замыкания. Модели с расширенным функционалом оснащены сканером штрих-кода или QR-кода, цветным дисплеем, системой автоматической корректировки параметров по температуре воздуха и интерфейсом для передачи протоколов на ПК.

Когда применяется электромуфтовая сварка

Ограниченное пространство. Главное преимущество метода перед стыковой сваркой — компактность. Аппарат и фитинг помещаются в траншее, колодце, перекрытии, там где нельзя развернуть стыковой аппарат с центратором и нагревательным зеркалом.

Ремонт действующих трубопроводов. При врезке, замене участка или установке седелки на работающей сети электромуфтовый способ позволяет работать с минимально вскрытым участком — от одного фитинга.

Разные марки полиэтилена и SDR. Электросварные муфты позволяют соединять трубы с разным значением SDR и из разных марок полиэтилена (ПЭ 80 и ПЭ 100) в одном стыке. Это невозможно при стыковой сварке.

Газопроводы. Для подземных газовых сетей электромуфтовая сварка — основной метод соединения: она обеспечивает гарантированную герметичность без грата на внутренней поверхности трубы, что критично для транспортировки газа.

Системы водоснабжения, водоотведения, промышленные трубопроводы. Устойчивость к гидроударам, отсутствие внутреннего грата и равнопрочность шва делают электромуфтовый метод предпочтительным для ответственных напорных систем с давлением до 32 бар.

Электромуфтовая сварка или стыковая: когда что выбирать

Оба метода применяются для соединения полиэтиленовых труб и фитингов, но закрывают разные условия монтажа. Стыковая сварка — производительнее и дешевле на погонный метр при работе в открытом пространстве с трубами одного диаметра и марки. Электромуфтовый метод — единственный вариант в стеснённых условиях, при разноимённых материалах и при ремонтных работах в действующей сети.

Этапы электромуфтовой сварки

Подготовка зоны сварки. Рабочее место защищают от ветра, осадков, пыли. Температура воздуха — от −10 °C до +40 °C. При отрицательных температурах устанавливают тепляк с обогревателем.

Подготовка труб. Концы обрезают строго перпендикулярно оси. Поверхность зачищают скребком до снятия оксидного слоя (глубина 0,1–0,2 мм): правильно зачищенный участок становится глянцевым. Ширина зачистки — не менее половины длины фитинга с каждой стороны. Контролируют овальность: при отклонении применяют калибровочные зажимы. На торце размечают зону вхождения в фитинг маркером.

Обезжиривание. Зачищенные участки труб и внутреннюю поверхность фитинга обезжиривают спиртом или специальным средством. Касаться обработанных поверхностей руками нельзя — загрязнение снижает прочность шва.

Сборка и фиксация. Трубы вставляют в фитинг до меток без усилия. Конструкцию закрепляют в позиционере-центраторе: он исключает смещение в процессе сварки и охлаждения.

Сварка. Подключают кабели аппарата к контактам фитинга. Сканируют штрих-код — аппарат автоматически выставляет параметры и запускает процесс. Во время сварки конструкция остаётся неподвижной. Окончание цикла — по сигналу аппарата; индикаторы нагрева на фитинге меняют состояние.

Охлаждение и контроль. Снимать центратор до полного охлаждения шва запрещено. Время остывания — по спецификации фитинга. Ускорять охлаждение водой или вентилятором нельзя. После — визуальный осмотр: на муфте не должно быть потёков, прожогов, угол излома — не более 5°. На трубе маркером фиксируют дату, номер операции и идентификатор сварщика.

Протоколирование. При использовании аппарата с компьютерным управлением протокол формируется автоматически. При ручном режиме — заполняется журнал сварочных работ с параметрами каждого стыка.

Аппараты для электромуфтовой сварки в ТрубПолимерГрупп

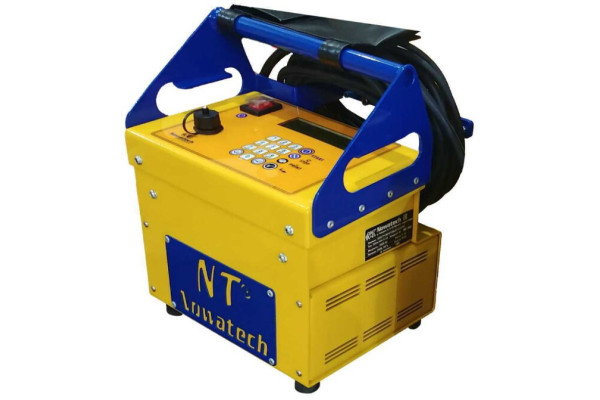

ТрубПолимерГрупп предлагает профессиональные аппараты для электромуфтовой сварки диаметром до 250 мм, до 500 мм и до 800 мм производства KamiTech, а также аппараты Nowatech серий ZEEN и ZERN до 315 мм и до 1200 мм.

Для оформления заказа или консультации по выбору аппарата свяжитесь с менеджерами по телефону +38 (093) 346-23-38, +38 (063) 596-52-92. Режим работы: ПН–ПТ с 9:00 до 20:00, СБ–ВС — выходной.

FAQ

Чем электромуфтовая сварка отличается от стыковой?

При стыковой сварке торцы труб разогревают зеркалом и соединяют под давлением — метод подходит для прямых участков в открытом пространстве. При электромуфтовой тепло вырабатывается встроенной спиралью фитинга — монтаж возможен в траншее, колодце, при разных марках и SDR труб. Подробнее о выборе метода — в статье о стыковой и электромуфтовой сварке.

Нужен ли штрих-код фитинга для работы аппарата?

В автоматическом режиме — да. Код содержит все параметры сварки, и аппарат настраивается без ручного ввода. Большинство современных аппаратов также позволяют ввести параметры вручную — это используется при нестандартных фитингах или при работе в полуавтоматическом режиме.

При какой температуре можно варить электромуфтами?

Стандартный диапазон — от −10 °C до +40 °C. Аппараты ТрубПолимерГрупп поддерживают работу при −15 °C. При отрицательных температурах аппарат автоматически корректирует время цикла. При работе на морозе обязательно устанавливают тепляк для защиты зоны сварки.

Можно ли сварить трубы ПЭ 80 и ПЭ 100 электромуфтой?

Да. Электромуфтовый фитинг обеспечивает соединение труб из разных марок полиэтилена и с разными значениями SDR — это одно из ключевых преимуществ метода перед стыковой сваркой.
