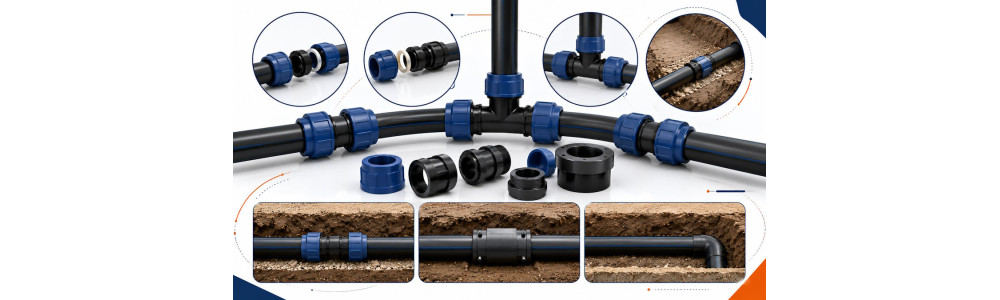

Соединение ПНД труб: компрессионные фитинги и монтаж своими руками

Соединение полиэтиленовых труб — ключевой этап монтажа водопровода, полива или газопровода. От правильного выбора метода зависит герметичность и долговечность всей системы. Соединения для полиэтиленовых труб делятся на два класса: разборные (компрессионные фитинги, муфты) — можно разобрать и переделать, и неразборные (сварка) — монолитный шов прочностью как сама труба. Выбор определяется диаметром труб, условиями монтажа и требованиями к давлению. Полиэтиленовые трубы методы соединения которых отличаются — способы соединения полиэтиленовых труб подбираются индивидуально под каждый объект.

Способы соединения ПНД труб: обзор методов

Технология соединения полиэтиленовых труб зависит от трёх параметров: диаметра, давления в системе и условий монтажа (открытое пространство, траншея, стеснённое место). Полиэтиленовые трубы способы соединения которых отличаются — водопроводные ПЭ-100 и ПЭ-80 — требуют разного подхода в зависимости от диаметра.

Компрессионные фитинги для ПНД труб: монтаж своими руками

Компрессионный фитинг — разборный соединительный элемент, герметизация которого достигается механическим обжимом цанги и уплотнительного кольца при затяжке гайки. Монтаж компрессионных фитингов для ПНД труб не требует сварочного оборудования — достаточно трубореза и рожкового ключа. Именно поэтому компрессионные фитинги ПНД монтаж которых занимает 2–3 минуты на стык, стали стандартом для бытового водопровода и полива.

Конструкция фитинга. Четыре элемента надеваются на трубу в строгом порядке: зажимная гайка → цанга (зажимное кольцо с насечками) → упорное кольцо → уплотнительная манжета EPDM. При затяжке гайки цанга сжимается и врезается в тело трубы — фиксирует от выдёргивания. Уплотнительная манжета обеспечивает герметичность. Корпус фитинга — нужной конфигурации: муфта, угол 90°/45°, тройник, переход.

Фитинги для соединения полиэтиленовых труб выпускаются в диаметрах от 16 до 110 мм. Оптимальный диапазон компрессионного монтажа — до 63 мм. Монтаж ПНД труб фитингами и фитинги для ПНД труб монтаж которых выполняется без сварочного оборудования — всё в каталоге компрессионных фитингов ТрубПолимерГрупп.

Как соединить трубы ПНД без сварки: пошаговая инструкция

Соединение полиэтиленовых труб без сварки компрессионными фитингами — это восемь последовательных шагов. Пропустить или перепутать любой из них значит получить течь при давлении.

Шаг 1. Обрезка трубы. Труборезом или болгаркой обрежьте трубу строго перпендикулярно оси. Отклонение торца даже на 5° нарушает прилегание уплотнительного кольца.

Шаг 2. Снятие фаски. Фаскоснимателем или ножом снимите наружную фаску под углом 15–20°, глубина 1–2 мм. Это критичный шаг: острый край трубы при вставке прорежет уплотнительную манжету. Соединение будет течь при давлении, хотя внешне казалось нормальным.

Шаг 3. Калибровка торца. Трубы из бухты овальные. Прокатайте торец вручную или прогоните через калибровочное кольцо до круглого сечения. Овальный торец даёт неравномерный обжим — одна сторона течёт.

Шаг 4. Разметка глубины. Маркером нанесите на трубу отметку глубины вхождения — расстояние от торца до упорного буртика внутри корпуса фитинга. Контроль по метке — гарантия что труба вставлена до упора.

Шаг 5. Разборка фитинга и надевание элементов. Открутите гайку, разберите фитинг. Наденьте элементы на трубу в порядке: гайка → цанга → упорное кольцо → уплотнительная манжета. Если перепутать порядок — придётся снимать всё и надевать заново. Не смазывайте детали нефтепродуктами (масло, ВД-40): они разрушают EPDM-резину. Допустима мыльная вода или силиконовая смазка.

Шаг 6. Вставка в корпус. Вставьте трубу в корпус фитинга до метки — до упора. Труба должна зайти без усилия и не выходить при лёгком натяжении.

Шаг 7. Затяжка гайки. Рукой закрутите гайку до упора. Ключом доверните на 1,5–2 полных оборота. Не перетягивайте: треснувший корпус не ремонтируется. Правило: рука до упора + 1,5–2 оборота ключом.

Шаг 8. Проверка. Подайте воду под рабочим давлением. Нет капель — соединение готово. Течь из-под гайки — дотяните на четверть оборота. Течь из-под корпуса — разберите, осмотрите манжету. Если на ней порез (от острого торца) — замените манжету.

Монтаж водопровода из ПНД труб на даче своими руками

Монтаж труб ПНД на даче — для сезонного водопровода — самый распространённый сценарий применения компрессионного соединения. Систему собирают весной, осенью разбирают и сдают на хранение. Именно разборность делает компрессионные фитинги идеальными для этой задачи.

Трубы для дачного водопровода. Для полива и хозяйственного водопровода подходят трубы ПЭ-80 SDR 17 диаметром 25–32 мм. Рабочее давление водопровода от насоса на даче редко превышает 3–4 бар — SDR 17 выдерживает до 6 бар. Трубы поставляются в бухтах по 100–200 м.

Порядок монтажа дачного водопровода. Разматывают бухту вдоль трассы. Нарезают на отрезки нужной длины труборезом. Соединяют компрессионными фитингами согласно схеме: вводная труба от насоса → тройники на каждую грядку → заглушка в конце. После сборки проверяют систему под давлением насоса. На зиму воду сливают, трубы снимают с земли, фитинги разбирают и хранят в помещении.

Монтаж ПНД труб своими руками без сварки — оптимален для диаметров до 63 мм и давления до 16 бар. Монтаж водопровода из ПНД труб на объектах с диаметрами от 63 мм или давлением выше 10 бар лучше выполнять сваркой — читайте в нашей статье про прокладку ПЭ труб в траншее.

Как соединить ПНД трубу под землей

Как соединить ПНД трубу под землей — зависит от диаметра и доступности места соединения.

Компрессионные фитинги в земле — только при наличии ревизии. Компрессионное соединение под землёй допустимо, если над ним есть ревизионный колодец или лючок — для периодического осмотра и подтяжки гайки. Вибрация грунта, гидроудары и температурные перепады постепенно ослабляют затяжку. Соединение полиэтиленовых труб в земле без доступа к нему — риск незаметной течи.

Сварка на бровке — для труб до 110 мм. Наиболее практичный способ: трубы сваривают компактными плетями на поверхности рядом с траншеей, затем готовую плеть опускают вниз. Труба ПНД достаточно гибкая чтобы допустить небольшие изгибы при укладке.

Электромуфтовое соединение — для стеснённых условий. Когда траншея узкая или нужна врезка в действующую трубу, используют электромуфтовый аппарат: сам аппарат остаётся на поверхности, в траншею заводят только кабели подключения к муфте. Это единственный способ соединить трубы разных марок ПЭ или SDR в одном стыке под землёй.

Муфтовое соединение полиэтиленовых труб компрессионными муфтами в траншее применяют при ремонте: быстро вставить муфту в разрыв, затянуть две гайки — трубопровод восстановлен без сварки и без длительного осушения системы.

Соединение полиэтиленовых труб муфтами

Муфты для соединения полиэтиленовых труб — отдельный класс фитингов. Соединительная муфта (прямая, без поворота) соединяет два отрезка трубы одного диаметра. Редукционная муфта — переходит с одного диаметра на другой. Ремонтная муфта — вставляется в разрыв без сдвига труб.

Принцип работы муфтового соединения полиэтиленовых труб идентичен компрессионному фитингу: цанга + уплотнительное кольцо + гайка. Разница только в конфигурации — муфта прямая, фитинг может быть угловым, тройниковым и т.д. Технология соединения полиэтиленовых труб через муфту — те же восемь шагов, что и для компрессионного фитинга.

Для неразборных соединений применяют электросварные муфты: труба вставляется с двух сторон, аппарат нагревает встроенную спираль, пластик диффундирует — получается монолитный шов. Подробнее — в статье про электромуфтовое зварювання.

Типичные ошибки при монтаже ПНД труб

• Не снята фаска. Острый торец прорезает уплотнительную манжету при вставке. Соединение кажется нормальным, но течёт при давлении. Всегда снимайте фаску — 30 секунд работы, которые страхуют от разборки всей системы.
• Перепутан порядок элементов. Если надеть манжету раньше цанги, затяжка гайки не создаст нужного обжима. Порядок строгий: гайка → цанга → упорное → манжета.
• Труба не вставлена до упора. Без отметки глубины на трубе контролировать это невозможно. Манжета не прилегает к конусу корпуса — соединение выдавливает давлением.
• Смазка нефтепродуктами. ВД-40, масло, солидол — всё, что содержит нефтепродукты, разрушает EPDM-резину. Манжета разбухает, теряет форму, течёт через 2–3 недели. Только мыльная вода или силиконовая смазка.
• Перетяжка гайки. Корпус фитинга из пластика трескается от чрезмерного усилия. Правило: рука до упора + 1,5–2 оборота ключом — не больше.
• Монтаж на мокрой или грязной трубе. Грязь под манжетой нарушает герметичность. Трубу перед монтажом насухо протирают чистой ветошью.
• Компрессионные фитинги под землёй без ревизии. Разборное соединение в грунте без доступа к нему — потенциальная аварийная точка. Для постоянных подземных магістралей без ревизионных колодцев — только сварка.
